                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                automatic PCB loader unloader machine, PCB depaneling loader with automation, automated PCB unloader for depaneling


Gewicht:	145 kg	Spanning:	220V
Luchtdruk:	4 tot en met 6 kg v/cm	Time Feed-printplaat:	6 seconden ca
Magazine Verander de tijd:	30 seconden Ca	Stroomverbruik:	100-230 VAC, 1ph, 300VA max
Luchtverbruik:	4-6 bar, 10L/min max	Transporthoogte:	910±20mm
Transportrichting:	LR / RL (Optie)	PCB-dikte:	min. 0,4 mm
Nr. van het tijdschrift:	Bovenband, 1 magazijn / Onderband, magazijn	Indekseringshoogte:	1-4 (10 mm steek)
Kerncomponenten:	Motor	Stroombron:	100-230 V AC
Luchtdrukbereik:	Houten kisten exporteren

Gewicht:	145 kg
Spanning:	220V
Luchtdruk:	4 tot en met 6 kg v/cm
Time Feed-printplaat:	6 seconden ca
Magazine Verander de tijd:	30 seconden Ca
Stroomverbruik:	100-230 VAC, 1ph, 300VA max
Luchtverbruik:	4-6 bar, 10L/min max
Transporthoogte:	910±20mm
Transportrichting:	LR / RL (Optie)
PCB-dikte:	min. 0,4 mm
Nr. van het tijdschrift:	Bovenband, 1 magazijn / Onderband, magazijn
Indekseringshoogte:	1-4 (10 mm steek)
Kerncomponenten:	Motor
Stroombron:	100-230 V AC
Luchtdrukbereik:	Houten kisten exporteren

automatic PCb loader and unloader

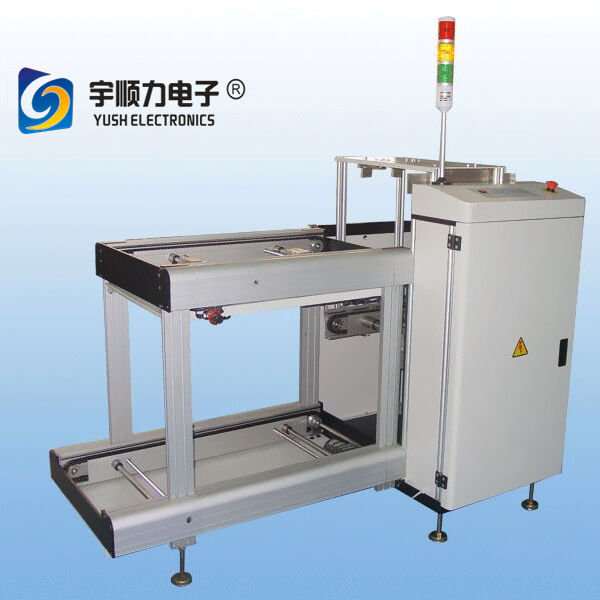

Automatic PCB Loader and Unloader

Product Overview

This automated system is designed for efficient loading and unloading of PCBs in manufacturing environments, ensuring smooth production flow and reliable operation.

Key Features

Strong, firm and stable structural design
User-friendly membrane control panel for easy operation
Top and bottom pneumatic clamps to secure magazine rack
Guaranteed no PCB breakage during loading and unloading processes

Technical Specifications

Description	Specification
Function	Used for automated loading of PCBs
PCB Feed Time	Approximately 6 seconds
Magazine Changeover Time	Approximately 30 seconds
Power Source & Consumption	100-230 VAC (specify), 1 phase, 300VA maximum
Air Pressure & Consumption	4-6 bar, 10 liters/minute maximum
Conveyor Height	910±20mm (or specify)
Conveyor Direction	Left to Right / Right to Left (option)
PCB Thickness	0.4mm minimum
Number of Magazines	Upper conveyor: 1 magazine / Lower conveyor: 1 magazine
Indexing Pitch	1-4 (10mm pitch)
