Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hoogprecisie-PCB-boormachine, pcb-plaatmachine met hoge stijfheid, YS-F6MH PCB-boormachine


Gewicht:	Roestvrij staal of aangepast	Spanning:	220V
X, Y-snelheid:	80M/MIN	Versnellingsfrequentie op de Z-as:	35m/min
Gereedschapscapaciteit:	6 tot 300	Spilsnelheid:	20000-200000 tpm
Positioneringsnauwkeurigheid:	±0.004mm	Herhaalde nauwkeurigheid:	± 0,0025 mm
Boornauwkeurigheid:	± 0,018 mm	Minimumgat:	4mil (φ0,1 mm)
Maximaal gat:	256mil (φ6,5 mm)	tafel formaat:	6-635 mm * 772 mm
Werkbereik:	6-622 mm × 755 mm	Stroomverbruik:	15KVA
Luchtdruk:	6,5~7,5bar

Gewicht:	Roestvrij staal of aangepast
Spanning:	220V
X, Y-snelheid:	80M/MIN
Versnellingsfrequentie op de Z-as:	35m/min
Gereedschapscapaciteit:	6 tot 300
Spilsnelheid:	20000-200000 tpm
Positioneringsnauwkeurigheid:	±0.004mm
Herhaalde nauwkeurigheid:	± 0,0025 mm
Boornauwkeurigheid:	± 0,018 mm
Minimumgat:	4mil (φ0,1 mm)
Maximaal gat:	256mil (φ6,5 mm)
tafel formaat:	6-635 mm * 772 mm
Werkbereik:	6-622 mm × 755 mm
Stroomverbruik:	15KVA
Luchtdruk:	6,5~7,5bar

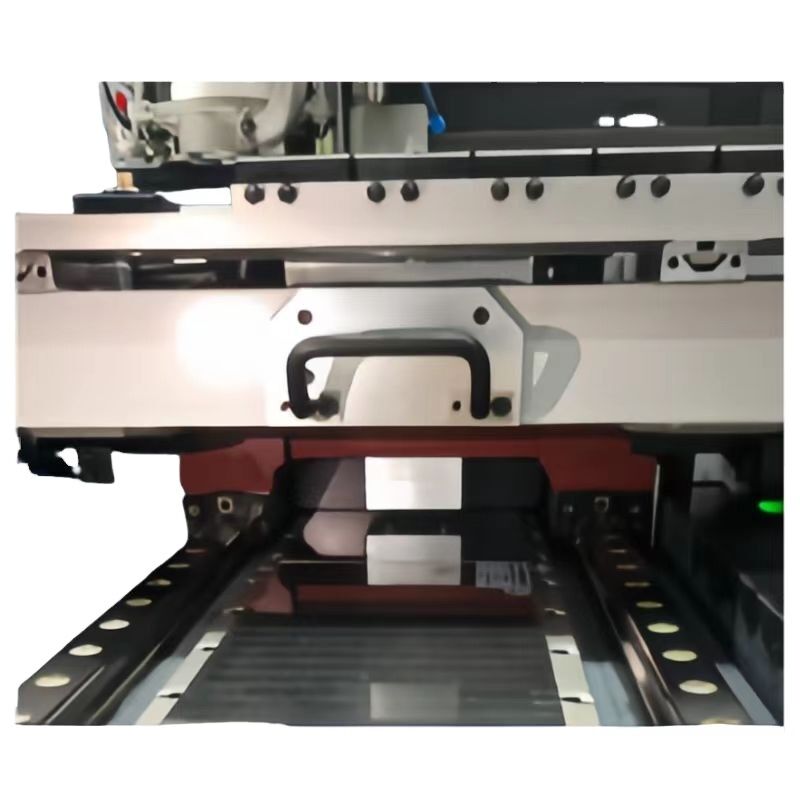

YS-F6MH Hoogwaardige hoogprecieze PCB-bormachine met hoge stijfheid

Productoverzicht

De YS-F6MH PCB boormachine levert uitzonderlijke precisie en stijfheid voor veeleisende PCB productie toepassingen.Deze machine beschikt over geavanceerde luchtlagertechnologie met een laag luchtverbruik en een hogere radiale stijfheid..

Luchtlagersysteem met een laag luchtverbruik
Een hogere radiale stijfheid voor een betere stabiliteit
Geoptimaliseerd voor dikke platen en dikke koperen platen
Grote koppelspindel voor veeleisende toepassingen

Configuratie van de apparatuur

Reeksennummer	Naam	Specificaties en modellen	Hoeveelheid
1.	Hostmachine	YS-F6MH	1 set
2.	Controlesysteem	Beheersysteem van Sieb & Meyer	1 set
3.	Lineaire motor (X, Y, Z)	Hoogwaardige lineaire motor aandrijving	9 sets
4.	Hoofdaxis	200KRPM	6 sets
5.	Schaal van het rooster	High Precision Grating Ruler (resolutie 0,5 μm)	9 sets
6.	Gidselement	Geïmporteerde lineaire geleidingsrails met hoge precisie	9 sets
7.	Het detecteren van gebroken gereedschap	Capacitieve snijmachine detectie	6 sets
8.	Gereedschapsmetersysteem	Mingwei gereedschapsdetector	6 sets
9.	Druk op Voetschakeling	Flat Press Foot Switch	6 sets
10.	droogmachine	Inlaatdroger	1 set
11.	Luchthouder	70L gasopslagtenker	1 set
12.	Afbeelding	Liquid Crystal Display	1 set

Technische specificaties

X,Y Maximale snelheid	80 m/min
Z-as Maximale snelheid	35 m/min
Capaciteit van het gereedschapsmagazin	6 tot 300
X-, Y- en Z-asmetingssysteem	High Precision Grating Ruler (resolutie 0,5 μm)
Positioneringsclampsysteem	SMC pneumatische automatische positioneringsklem
Gebroken gereedschapsopsporingssysteem	Capacitieve snijmachine detectie
Spindel snelheid	20,000-200,000 t/min.
Positioneringsnauwkeurigheid	± 0,004 mm
Herhaaldelijk positioneringsnauwkeurigheid	±0,0025 mm
Boringsnauwkeurigheid	± 0,018 mm
Dieptecontrole nauwkeurigheid (optioneel)	± 0,015 mm
Minimale diameter van het gat	4 mil (φ0,1 mm)
Maximale diameter van het gat	256 mil (φ6,5 mm)
Tafelgrootte	6-635 mm × 772 mm
Effectief werkbereik	6-622 mm × 755 mm (24,5" × 29,7")
Stroombron	3PH-AC380V+N+PE, 50/60Hz
Maximaal energieverbruik	15 KVA
Luchtdruk	60,5-7,5 bar
Geluid	≤ 75dBA
Werktemperatuur	20°C-24°C
Werkvochtigheid	45-65%
Algemene afmetingen (L × W × H)	4700 mm × 2000 mm × 1610 mm

Over YUSH Electronic Technology Co., Ltd.

YUSH Electronic Technology Co., Ltd. werd opgericht in 2004 en is gevestigd in Jiangsu, China.Het bedrijf beschikt over geavanceerde productie- en verwerkingsapparatuur met een ervaren ontwikkelingsteam, waarvan de helft meer dan tien jaar ervaring heeft in de elektronische apparatuurindustrie.

Sinds 2004 richt YUSH zich op het ontwikkelen en produceren van PCB-separatoren en -demonstratie-machines, met de nadruk op productkwaliteit, veiligheid en innovatie.stabiele prestaties, kosteneffectieve oplossingen die de productieopbrengsten verbeteren en het concurrentievermogen van de klant vergroten.machines voor het bewerken van de grondstoffenMet onze toewijding aan kwaliteit en concurrerende prijzen, bedient YUSH klanten wereldwijd en is het een van China's grootste PCB-separatorproductiebases geworden.
