                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                BGA rework station met optische uitlijning, ZM-R7220A BGA rework machine, PCB depaneling BGA station


Spanning:	220V	Stroom:	5650W
Gewicht:	76 kg	Afmetingen:	685633850mm
Vermogen van de bovenste verwarming:	1450W	Verwarmingsvermogen:	1200W
Verwarmingsvermogen:	2700W	Temperatuurnauwkeurigheid:	± 3 ℃
PCB-grootte Max:	415×370mm	PCB-grootte Min:	6×6mm
BGA-chip max:	60×60mm	BGA-chip min:	2×2mm
Montage nauwkeurigheid:	±0,02 mm	Optische vergroting:	230X
Frequentie:	50/60 Hz

Spanning:	220V
Stroom:	5650W
Gewicht:	76 kg
Afmetingen:	685633850mm
Vermogen van de bovenste verwarming:	1450W
Verwarmingsvermogen:	1200W
Verwarmingsvermogen:	2700W
Temperatuurnauwkeurigheid:	± 3 ℃
PCB-grootte Max:	415×370mm
PCB-grootte Min:	6×6mm
BGA-chip max:	60×60mm
BGA-chip min:	2×2mm
Montage nauwkeurigheid:	±0,02 mm
Optische vergroting:	230X
Frequentie:	50/60 Hz

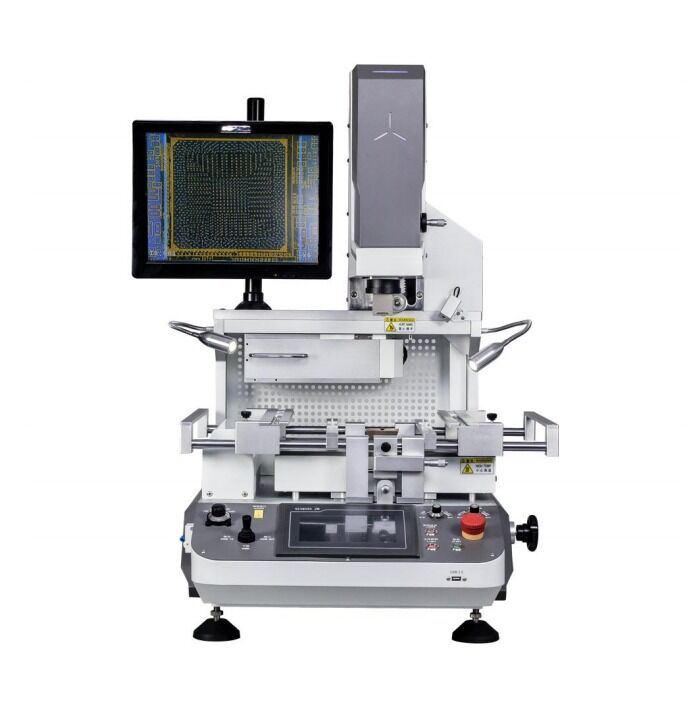

Hoge kwaliteit ZM-R7220A BGA rework station met optische uitlijning

ZM-R7220A BGA-herwerkingsstation met optische uitlijning

Producttoepassingen

Dit hoge-precisie BGA-verwerkingsstation is ontworpen voor professionele toepassingen op het gebied van PCB-reparatie en vervanging van componenten:

Ontsouten en solderen van alle soorten BGA-onderdelen (loodvrij en met lood)
Verwijderen en repareren van BGA-IC-chips en andere onderdelen van de moederbord
Verminder de productiekosten door defecte soldeerslijmen tijdens de PCB-assemblage opnieuw te bewerken
Micro-BGA, VGA, CCGA, QFN, CSP, LGA, SMD en andere typen chipsets
Ideaal voor het met hoge precisie opnieuw bewerken van de moederbord in laptops, gameconsoles, mobiele telefoons en elektronische apparaten

Belangrijkste kenmerken

Geavanceerd verwarmingssysteem

Voorverwarmingssysteem met infrarood koolstofvezel voor een groot gebied voor snelle, gelijkmatige verwarming zonder lichtvervuiling
Onafhankelijke besturing van boven-, onder- en IR-verwarmers met een temperatuurnauwkeurigheid van ±3°C
Tien-segment temperatuurregelingsproces geschikt voor alle BGA-herwerkingstoepassingen
Verstelbaar IR-voorverwarmingsgebied voor uniforme PCB-verwarming

Precieze optische uitlijning

Verstelbaar CCD-kleuroptisch systeem met beamsplit-, zoom- en micro-instelfuncties
Automatische chromatisme-resolutie en helderheidsregeling
230X vergroting met een bevestigingsnauwkeurigheid binnen ±0,02 mm
Vermijdt oogvermoeidheid tijdens langdurige herwerkingssessies

Intelligent besturingssysteem

High-definition mens-machine-interface met door de autoriteiten beschermde temperatuurparameters
Automatische soldeer- en ontsoldeerfuncties zonder handmatige aanpassing
Onbeperkte opslag van temperatuurprofielen met terugroepactiviteit met één sleutel
USB-verbinding met bestuurderloze PC-besturing
360° draaiend BGA-nozzle systeem met gemakkelijke installatie en vervanging

Veiligheid en bescherming

CE-gecertificeerd met uitgebreide veiligheidsbeveiligingsfuncties
Automatische uitschakelcircuit wanneer de temperatuur de regelgrenzen overschrijdt
Temperatuurparameters met wachtwoordbescherming om ongeoorloofde wijzigingen te voorkomen
Voltooiingswaarschuwingen en dubbelbeschermingssystemen
Beschermt PCB-onderdelen en de machine tegen schade bij abnormale omstandigheden

Technische specificaties

Stroomvoorziening	AC 220V ±10%, 50/60 Hz
Totaal vermogen	Maximaal 5650 W
Verwarmingskracht	Boven: 1450W, beneden: 1200W, IR: 2700W
Temperatuurcontrole	K-type thermocouple (gesloten lus), nauwkeurigheid ±3°C
PCB-grootteklasse	Max: 415 × 370 mm, Min: 6 × 6 mm
BGA-chipgrootte	Max: 60 × 60 mm, Min: 2 × 2 mm
Positioneringssysteem	V-groove PCB-ondersteuning met universele bevestiging
Afmetingen	685 × 633 × 850 mm (L × W × H)
Gewicht	76 kg
Kleur	Wit
