SMT Lijn PCB Xray Automatische Inspectiemachine (AXI)
Productintroductie

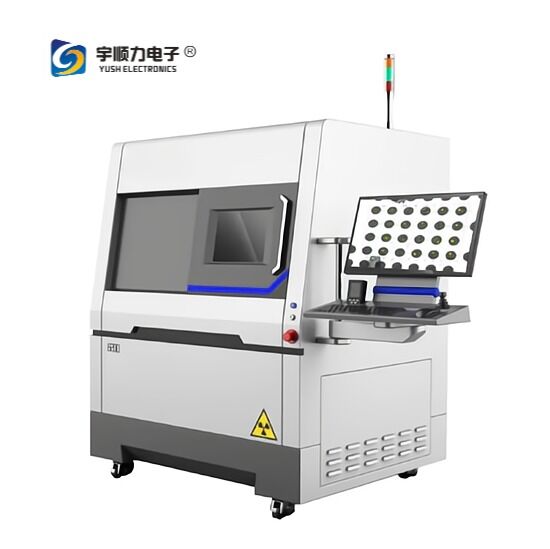

De YS-8200 X-Ray Automatische Inspectiemachine is ontworpen om beelddiensten met hoge resolutie te leveren, specifiek voor de elektronicafabricagesector. Dit veelzijdige systeem blinkt uit in diverse PCB-fabricagetoepassingen, waaronder BGA, CSP, QFN, Flip Chip, COB en een uitgebreid assortiment SMT-componenten.
Als een krachtig ondersteunend hulpmiddel voor procesontwikkeling, kwaliteitsbewaking en herstelwerkzaamheden, beschikt de YS-8200 over een intuïtieve software-interface die kan voldoen aan de eisen van zowel kleine als grootschalige fabrieken.
Belangrijkste Kenmerken
- 90kV 5µm gesloten röntgenbuis met 4/2" beeldversterker en 2 megapixel CCD-camera
- Multifunctioneel werkstation met ±60° kanteling en X-Y multi-assige beweging
- Automatisch heffen en dalen van röntgenbuis & detector met handige doelpositionering
- Multifunctioneel DXI beeldverwerkingssysteem met CNC programmeerbare detectie
- Maximale laadoppervlakte: 510 mm × 420 mm, inspectieoppervlakte: 435 mm × 385 mm, 600X vergroting
Technische Specificaties
| Item |
Model |
YS-8200 |
| Röntgenbuis |
Max. Spanningen, Type |
90kV, Gesloten |
| Stroomverbruik |
|
8W |
| Brandpuntsafstand |
|
5 µm |
| Bewegingsbereik (Omhoog en Omlaag) |
|
150 mm |
| Vergroting |
|
600X |
| Detector |
Versterker |
4"/2" (FPD Optioneel) |
| Resolutie |
|
77/110 LP/cm |
| Camera |
|
2 Megapixel CCD |
| Bewegingsbereik (Omhoog en Omlaag) |
|
290 mm |
| Systeemcomputer |
Besturingssysteem |
Industriële PC, Win 7, i7 Processor |
| Monitor |
|
22" LCD |
| Software |
Gebruikersinterface |
YS Multifunctioneel DXI beeldverwerkingssysteem |
| Werkplatform |
Max. Laadoppervlakte |
510 mm×420 mm |
| Max. Inspectieoppervlakte |
|
435 mm×385 mm |
| Max. Laadgewicht |
|
10 kg |
| Bewegingsbesturing |
|
Joysticks, Muis en Toetsenborden |
| Tafelkantelhoek |
|
±60° |
| Navigatie |
Camera |
HD Camera, Laserpunt |
| Apparatuurkenmerken |
Voeding |
AC 110~220V (±10%) 50Hz, 1.0kW |
| Afmetingen |
|
1080(B)×1180(D)×1730(H)mm |
| Systeemgewicht |
|
1150 kg |
