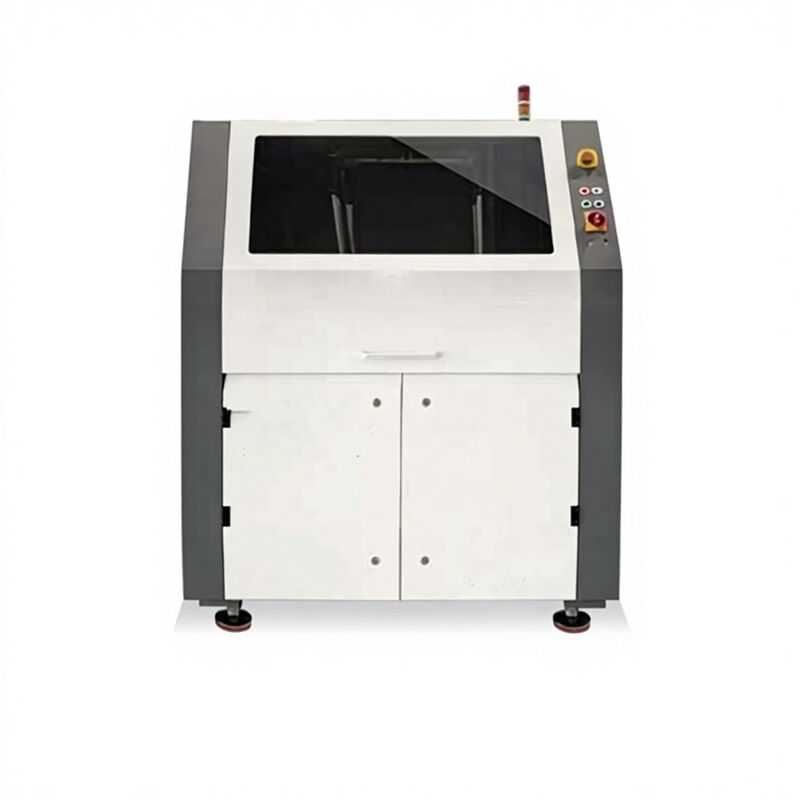

Hoogwaardige Mini Selectieve Soldeermachine voor SMT Productielijn

• Compleet lasproces in compacte machine met standaard spuit-, voorverwarmings- en lasunits
• Draaiende baanontwerp maakt PCB laden/ontladen vanaf dezelfde kant van de machine mogelijk
• Kleine voetafdruk - aanzienlijk korter dan standaard SUNFLOW systeem machines
• Real-time lasprocesbewaking met uitgebreide procesopname

• Spuitmodule
• Voorverwarmingsmodule
• Lasmodule (standaard machine met mondstuk met binnendiameter 6 mm)
• Transmissiesysteem

Nadat het vooraf geprogrammeerde programma van de spuitkop de PCB-printplaat naar de aangewezen positie stuurt, worden alleen de te solderen delen met flux bespoten. Na het spuiten en voorverwarmen drijft het elektromagnetische pompplatform de elektromagnetische pomp aan om naar de vereiste positie te bewegen volgens het ingestelde programma voor het lassen, en voltooit vervolgens het soldeerproces.

• Stabiele golfvorming
• Eenvoudige verwijdering en vervanging van mondstuk
• Hoogwaardig mondstuk (3 maanden levensduur)
• Klein voetafdruk ontwerp
• Energiezuinige werking
• Snelle lijnwissel mogelijkheid

Het gebruik van een elektromagnetische pomp in plaats van een mechanische pomp zorgt voor stabiele golfpieken tijdens de werking, elimineert mechanische slijtage en minimaliseert afvalproductie. De lasmodule bevat een zeer nauwkeurig bewegingssysteem om procesnauwkeurigheid te garanderen, terwijl gespecialiseerde processen het fenomeen van tinbruggen aanzienlijk verminderen. De gebruikerservaring wordt verbeterd met lasbewakingscamera's en automatische golfhoogtedetectie.

Het transmissiesysteem maakt gebruik van roltransport, wat de soldeerruimte vergroot en het solderen van componenten dicht bij de randen van de printplaat vergemakkelijkt.

1. PCB-printplaat naar aangewezen locatie transporteren
2. Selectief spuiten, voorverwarmen en solderen van PCB volgens ingestelde procedure
3. Voltooiing van PCB uitgaand proces

De standaard machine is voorzien van precisie druppelmondstukken geïmporteerd uit Duitsland met een diameter van 130 µm, wat zorgt voor een uniforme fluxapplicatie op vereiste soldeervlakken. Het minimale spuitgebied is 3 mm, wat ten minste 90% flux bespaart in vergelijking met traditionele spuitmethoden. Voor toepassingen die minder precisie vereisen, zijn alternatieve spuitmondstukken beschikbaar voor snellere spuitprocessen.

Alle modulebewegingen worden aangedreven door servomotoren en kogelomloopspindels, wat zorgt voor een soepele en stabiele werking met een herhaalbaarheid van 0,05 mm.
