                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT pick and place robot, Automatische SMT-machine, PCB depaneling robot


Gewicht:	1860 kg	Stroom:	10 kW
Spanning:	Als de vraag van de klant	Pijphoeveelheid:	8
Voedercapaciteit:	Voerbak (8 rijstroken) +58 slots	Plaatsingssnelheid:	26000 chips/u
Toepasselijk onderdeel:	0201 ~ 36 mm IC	Lucht bron:	0,5 ~ 0,8 mpa
Bordgrootte:	50 mm x 50 mm ~ 510 mm x 460 mm	plaatdikte:	0.8 mm~3.0 mm
Gewicht van het bord:	0,68 kg lager	Feederspecificatie:	8 mm ~ 56 mm
Resolutie van het rooster:	5um	Herhalingsnauwkeurigheid:	± 0,04 mm
Machinegrootte:	L1380mmxB2350mmxH550mm

Gewicht:	1860 kg
Stroom:	10 kW
Spanning:	Als de vraag van de klant
Pijphoeveelheid:	8
Voedercapaciteit:	Voerbak (8 rijstroken) +58 slots
Plaatsingssnelheid:	26000 chips/u
Toepasselijk onderdeel:	0201 ~ 36 mm IC
Lucht bron:	0,5 ~ 0,8 mpa
Bordgrootte:	50 mm x 50 mm ~ 510 mm x 460 mm
plaatdikte:	0.8 mm~3.0 mm
Gewicht van het bord:	0,68 kg lager
Feederspecificatie:	8 mm ~ 56 mm
Resolutie van het rooster:	5um
Herhalingsnauwkeurigheid:	± 0,04 mm
Machinegrootte:	L1380mmxB2350mmxH550mm

SMT Multifunctionele Pick and Place Robot/Automatische SMT Machine

SMT Multi-functionele Pick and Place Robot / Automatische SMT Machine

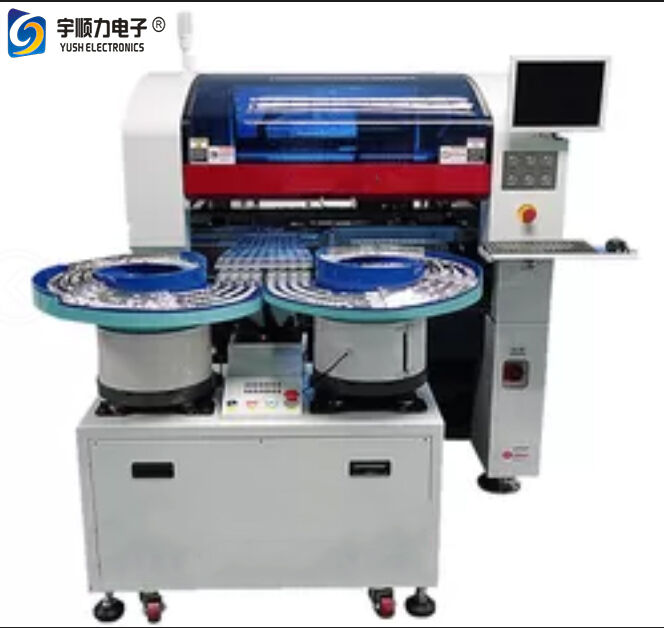

De YS-CPM-II T biedt een flexibel plaatsingssysteem, speciaal ontworpen voor LED-verlichtingsproducten en middelgrote tot grote LCD-display backlights. Met zijn innovatieve Bowl feeder + Slot Feeder ontwerp kan het tegelijkertijd lens- en chipcomponent plaatsingstaken uitvoeren.

Basis informatie

Functie: Lens-Mounter
Aantal nozzles: 8
Capaciteit feeders: Bowl Feeder (8 banen) + 58 Slots
Plaatsingssnelheid: 26.000 Chips/U
Toepasbare component: 0201~36mm IC

Technische specificaties

Specificatie	Details
Luchtbron	0.5~0.8Mpa
Uitlijning scannen	Voor centreren
Toepasbare component	Van de kleine chip van 0201 tot de grote component van 30 mm met diverse weerstanden en condensatoren, IC, BGA, LED-lens, LED-bord
Bordafmetingen	Minimaal 50 mm x 50 mm Maximaal 510 mm x 460 mm
Borddikte	0.8 mm~3.0 mm
Bordgewicht	0.68 kg of minder
Besturingssysteem	Windows 7 besturingsplatform met Chinese en Engelse interface
Capaciteit feeders	16 kolommen
Specificatie feeder	8 mm~56 mm
Resolutie grating	5 um
Gewicht	1850 kg
Lengte baan	1980 mm
Herhalingsnauwkeurigheid	±0.04mm
Stroom	AC380V
Manier van plywood	Zijdelings, boven en onder
Plaatsingssnelheid	26000 cph
PCB transmissiemechanisme	Drie fasen
Aantal nozzles	8
Machineafmetingen	L1380mmxW2350mmxH550mm
Lensafmetingen	5~30mm

Belangrijkste kenmerken

Basis met hoge stijfheid, hoge nauwkeurigheid en hoge stabiliteit: De basis en de Y-as zijn geïntegreerd ontworpen, de X-as maakt gebruik van aluminiumlegering met hoge hardheid en wordt gevormd door een vormmachine. Snelle montage voorkomt vervorming.
Hoge snelheid, hoge precisie en lange levensduur X/Y-as: Beschikt over THK-rollende geleiders uit Japan, Sanyo-lineaire motoren en Renishaw-gratingliniaal voor uitzonderlijke bewegingsprecisie.
Geavanceerd zelfonderzocht vibratieplatform: Bowl Feeder vibreert componenten in 8 banen voor gelijktijdige plaatsing. Uitgerust met nauwkeurige sensoren om storingen en defecten te voorkomen.
Werkkop met hoge precisie: Gemaakt van luchtvaartkwaliteit aluminium met Japanse micro servomotor en IKO-geleiderail voor snelle, nauwkeurige Z-as beweging.
Scan camera met uitstekende prestaties: Gebruikt Duitse BASLER lineaire scan camera met OSRAM ringvormige lichtbronnen voor optimale beeldvorming.
Automatisch plastic tape snijmes: Gemaakt van topkwaliteit staal voor een lange levensduur en betrouwbare werking.
Multifunctionele bordtransporteur: Beschikt over klemmen voor boven-, onder- en zijdelings borden met flexibele aanpassing. Verlengde rail biedt plaats aan borden tot 1200 mm lengte.
