                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Volledig automatische pcb-afschildersmachine, een hoge efficiëntie visuele printer, YS-12 PCB ontmantelingsmachine


Gewicht:	1500KG	Spanning:	220V
Minimale grootte:	520x300 mm	Maximale grootte:	1500x750 mm
PCB Min Grootte:	50X50mm	PCB Max -maat:	1200x350mm
PCB-dikte:	0,4-6 mm	Pcb Warpage:	<1%
transportsnelheid:	Maximaal 1500 mm/S	Afdruksnelheid:	10-200 mm/sec
Drukdruk:	0,5-25 kg	Herhaalde positie nauwkeurigheid:	±0.015mm
Nauwkeurigheid afdrukken:	± 0,025 mm	Cameratype:	130 megapixel
Werktemperatuur:	-20 ℃ -45 ℃

Gewicht:	1500KG
Spanning:	220V
Minimale grootte:	520x300 mm
Maximale grootte:	1500x750 mm
PCB Min Grootte:	50X50mm
PCB Max -maat:	1200x350mm
PCB-dikte:	0,4-6 mm
Pcb Warpage:	<1%
transportsnelheid:	Maximaal 1500 mm/S
Afdruksnelheid:	10-200 mm/sec
Drukdruk:	0,5-25 kg
Herhaalde positie nauwkeurigheid:	±0.015mm
Nauwkeurigheid afdrukken:	± 0,025 mm
Cameratype:	130 megapixel
Werktemperatuur:	-20 ℃ -45 ℃

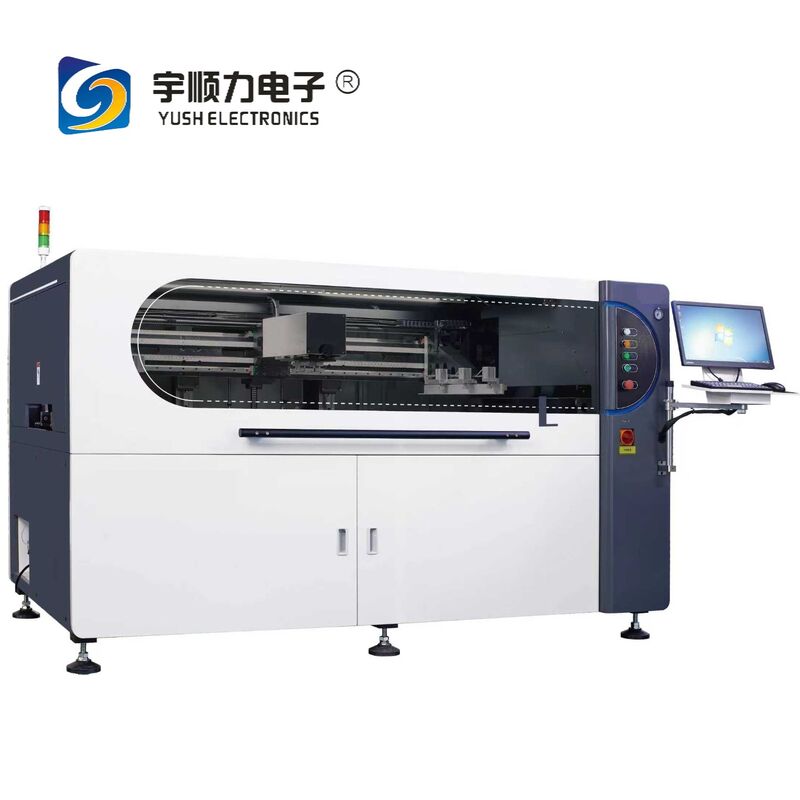

YS-12 Volautomatische Visuele Printer met Hoge Efficiëntie

YS-12 Volledig automatische visuele printer met een hoog rendement

De volledig automatische visuele drukmachine YS-12 is ontworpen voor mini-LED, halfgeleiderprinten en nieuwe energie toepassingen.25 mm tussenstand met gelijke afstand, en hoge precisie-procesvereisten.

Technische specificaties

Schermframes

Parameter	Specificatie
Min Grootte	520 × 300 mm
Maximale grootte	1500 × 750 mm
Dikte	20-40 mm
Stenselpositiemodus	Handmatige positionering

PCB-bordparameters

Parameter	Specificatie
PCB Min Grootte	50 × 50 mm
Maximale PCB-grootte	1200 × 350 mm
PCB-dikte	0.4-6 mm
PCB warpage	< 1%
Kaderruimte van de PCB-plaat	2.5 mm
Hoogte van het bord	25 mm
Transporthoogte	900 ± 40 mm
Transportsnelheid	Maximaal 1500 mm/s Programmeerbaar
Vervoerswijze	Een spoor van één deel
Maximaal gewicht van het PCB-bord	7 kg
Vervoersrichting	Links naar rechts; rechts naar links; links naar links; rechts naar rechts

Afdrukparameters

Parameter	Specificatie
Druksnelheid	10-200 mm/sec
Drukdruk	0.5-25 kg
Afdrukmodus	met een breedte van niet meer dan 50 mm
Afstand van loslaten	0-20 mm
Snap-modus	Driedimensionele demolding
Typ van de spuitmachine	Rubberen spuitpot/Staal spuitpot
Verlaat snelheid	0-20 mm/sec

Accuraatheid van het drukwerk

Parameter	Specificatie
Herhalingspositie nauwkeurigheid	± 0,015 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd (exclusief reiniging)	< 15 seconden
Overgangstijd	< 5 minuten

Reinigingsparameters

Parameter	Specificatie
Schoonmaakstrek	Automatische productie
Schoonmaakpositie	Rechte reiniging
Reinigingssnelheid	10-200 mm/sec
Consumptie van reinigingsvloeistof	Automatisch en handmatig verstelbaar
Consumptie van reinigingspapier	Automatisch en handmatig verstelbaar

Afbeeldingsparameters

Parameter	Specificatie
CCD FOV	10 × 8 mm
Type camera	130 megapixel digitale camera
Camera systeem	Optiesstructuur voor vergrendeling/vergrendeling
Tijd van de cameracyclus	150 ms
Grootte van het merk	0.1-6 mm
Blijf uit de buurt.	Maximaal: 1 stuk
Merknummer	Maximaal: 4 stuks
2D-detectie	Ontdek laag tin/ontbrekende afdrukken/continue tin

Functioneel ontwerp

Veiligheidscontrole:De deur open om te stoppen, abnormaal alarm
Slimme gebruikersinterface:Een gloednieuwe interface, sneltoetsoperatie.
Toestemmingsinstelling:Vrij instelbare toegangsniveaus voor operator, technicus en ingenieur
Standard MES-systeem:Op maat gemaakte Industry 4.0-oplossingen, SOP-opname, uploaden van apparatuurgegevens
SPI verbinding:Automatische offsetcompensatie, minder tin detectie, automatische schoonmaak van stalen mazen
Traceerbaarheidssysteem:Camera-scancode, compatibel met afmetingen 2,5×2,5-8×8 mm

Installatie- en locatievereisten

Parameter	Specificatie
Gewicht van de machine	1500 kg
Stroomvoorziening	AC: 220±10V; 50/60Hz, 3,5KW met stabiele stroom en stroomvoorziening
Aarddraad	Apparatuur vereist een afzonderlijke aarding
Type stekker	Engels SS145 (13A)
Hoofdbron van de luchtvoorziening	4.0-6kgf/cm2 industriële gasbron, rechtstreekse luchtweg met een diameter van 8 mm
