                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hoogprecisie soldeerpasta-printer, volledig automatische pcb-printer, YS-GT soldeerpasta-machine


Gewicht:	1100 kg	Maximale bordmaat:	510510mm (Optionele upgrade naar: 610510mm)
Minimale grootte van het bord:	50*50mm	transportsnelheid:	1500 mm/s (maximaal)
Afdruksnelheid:	10~200 mm/sec	Druk afdrukken:	0,5 ~ 20 kg
Stroombron:	AC:220±10%,50/60Hz 2,2KW	Machineafmeting:	1500 ((H) mm
Luchtdruk:	4 tot en met 6 kgf/cm2	Bedrijfstemperatuur:	-20 ℃ ~+45 ℃
Herhaalde positie nauwkeurigheid:	±10um@6σ,CPK≥2,0	Afdruknauwkeurigheid:	±18um@6σ,CPK≥2,0
plaatdikte:	0.4~6mm	maximaal gewicht van het plank:	5 kg
lengte van de machine:	1240(L)mm

Gewicht:	1100 kg
Maximale bordmaat:	510510mm (Optionele upgrade naar: 610510mm)
Minimale grootte van het bord:	50*50mm
transportsnelheid:	1500 mm/s (maximaal)
Afdruksnelheid:	10~200 mm/sec
Druk afdrukken:	0,5 ~ 20 kg
Stroombron:	AC:220±10%,50/60Hz 2,2KW
Machineafmeting:	1500 ((H) mm
Luchtdruk:	4 tot en met 6 kgf/cm2
Bedrijfstemperatuur:	-20 ℃ ~+45 ℃
Herhaalde positie nauwkeurigheid:	±10um@6σ,CPK≥2,0
Afdruknauwkeurigheid:	±18um@6σ,CPK≥2,0
plaatdikte:	0.4~6mm
maximaal gewicht van het plank:	5 kg
lengte van de machine:	1240(L)mm

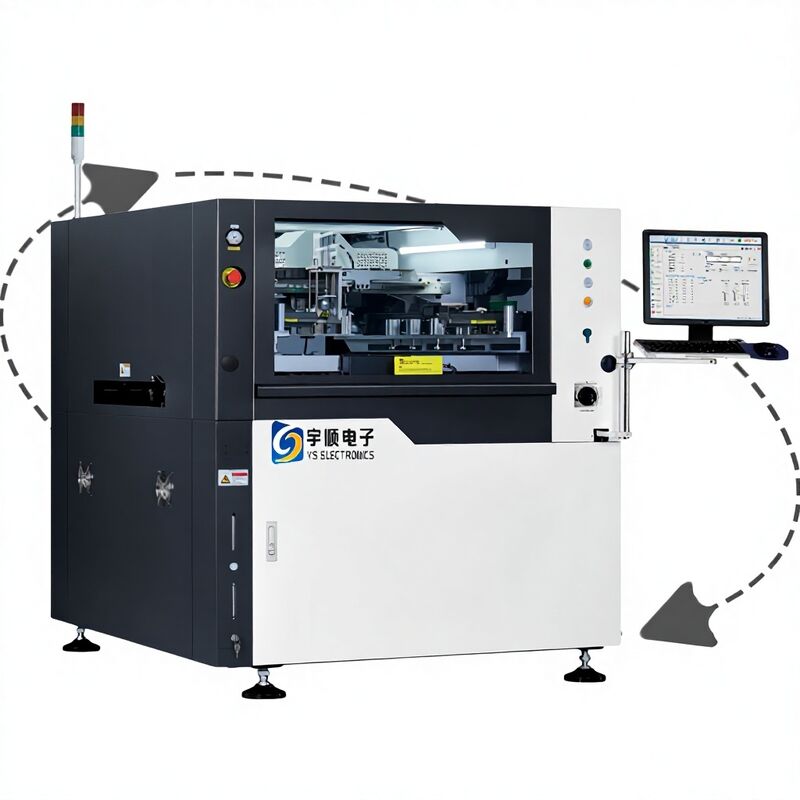

YS-GT Hoogprecisie Volledig Automatische Solder Paste Printer voor PCB

De volledig automatische soldeerpasteprinter YS-GT levert uitzonderlijke precisie en efficiëntie voor PCB-assemblage toepassingen, met geavanceerde automatisering en robuuste prestatiekenmerken.

Specificaties voor de prestaties van machines

Parameter	Specificatie
Herhalingspositie nauwkeurigheid	±10 μm @6σ, CPK≥2.0
Afdruknauwkeurigheid	± 18 μm @6σ, CPK≥2.0
NCP-CT (exclusief schoonmaken en printen)	< 7,5 sec.
HCP-CT (inclusief schoonmaken en afdrukken)	18 stuks per stuk
Proces CT	Vier minuten.
Overdrachtslijn CT	2 minuten.

Parameters voor de verwerking van het substraat

Parameter	Specificatie
Maximale grootte van het bord	510×510 mm (optioneel upgrade naar: 610×510 mm)
Minimale grootte van het bord	50 × 50 mm
Dikte van het bord	0.4~6 mm
Camera Mechanisch bereik	528×510 mm
Maximaal gewicht van het plank	5 kg
Afstand van de bordrand	2.5 mm
Hoogte van het bord	23 mm Beyond feature items pin
Transportsnelheid	900 ± 40 mm
Maximale vervoerssnelheid	Segmenteerde besturing, 1500 mm/s (max)
Vervoerrichting	Eén fase

Afdrukparameters

Parameter	Specificatie
Afdruksnelheid	10~200 mm/sec
Drukdruk	0.5 tot 20 kg
Afdrukmodus	Eén/twee keer
Typ van de spuitmachine	Rubber/Squeegee Blade (hoek 45/55/60)
Afsnijden	0~20 mm
Snap-snelheid	0~20 mm/sec
Grootte van het sjabloonraam	470×370mm~737×737mm
Metode voor het plaatsen van stalen mazen	Automatische positionering in de Y-richting

Reinigingsparameters

Parameter	Specificatie
Reinigingssysteem	Droog, nat, vacuüm drie modi
Hoge snelheid reiniging	Geïntegreerde & weefschoonmaak
Reinigingssysteem	Type zijdelingse bespuiting
Schoonmaakstrek	Automatische productie
Reinigingspositie	Schoonmaak van de post
Reinigingssnelheid	10-200 mm/sec
Consumptie van reinigingsvloeistof	Automatisch en handmatig verstelbaar
Consumptie van reinigingspapier	Automatisch en handmatig verstelbaar

Parameters van het gezichtssysteem

Parameter	Specificatie
CCD FOV	10 × 8 mm
Type camera	130 duizend CCD digitale camera
Camera systeem	Vergrendeling optische structuur
Tijd van de cameracyclus	100 ms
Soorten vertrouwensmerken	Ronde, vierkant, diamant, kruis, pad en profiel
Grootte van het merkteken	0.1-6 mm
Merknummer	Maximaal: 4 stuks
Blijf uit de buurt.	Maximaal: 1 stuks

Technische parameters van de machine

Parameter	Specificatie
Stroombron	AC: 220±10%, 50/60Hz 2,2KW
Luchtdruk	4 tot en met 6 kgf/cm2
Luchtverbruik	Ongeveer 5 l/min
Werktemperatuur	-20°C~+45°C
Vochtigheid van de werkomgeving	30% tot 60%
Afmeting van de machine (zonder torenlicht)	1500 ((H) mm
Maschinenlengte	1240 ((L) mm
Masjienbreedte	1410 ((W) mm
Approximatie van het gewicht van de machine	Ongeveer 1100 kg.
Verplichtingen voor de draagkracht van de apparatuur	650 kg/m2

Model en afmetingen van de apparatuur

Model van de uitrusting: YS-GT

Afmetingen: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

Verplichtingen inzake stroom- en gasvoorziening

Hoofdstroomvoorziening: wisselstroom: 220 ± 10%, 50/60HZ 3 kW stabiele stroomvoorziening met nominale stroom, stekkertype: Brits systeem.

Hoofdgasvoorziening: een stabiele industriële gasbron met een druk van 4,0-6 kgf/cm2. De diameter van de gaspijp is 6 mm/8 mm/10 mm/12 mm, en het voorverbinding van de gaspijp is universeel.Het achtergewricht moet alleen overeenkomen met de grootte van de gaspijp.

Gewicht van de machine: ongeveer 1100 kg

Gebruik van de apparatuur

Werkplaatstemperatuur: -20°C~+45°C
Werkplaatsvochtigheid: 30-60%
Bescherming tegen statische elektriciteit: ESD-aarding en bescherming tegen statische elektriciteit zijn vereist
Draagvermogen van de vloer: indien de apparatuur niet op een vlakke vloer wordt gebruikt, moet de draagvermogen van de vloer die zinkt ≥ 650 kg/m2 bedragen.
