Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT stencil printer soldeerpasta machine, automatische PCB-stensilprinter, soldeerpasta machine met garantie


Gewicht:	1000 kg	Stroom:	10 kW
Spanning:	220 V, 110 V, wisselstroom: 220 ± 10%, 50/60 Hz	Afmetingen:	115813621463 mm
Max PCB -maat:	400*340mm	Min PCB-Grootte:	50*50mm
PCB-dikte:	0.4-6 mm	Maximaal PCB-gewicht:	3 kg
PCB-ontruiming:	15 mm	Rubberschuiverdruk:	0,5-10 kg
Rubberschuiversnelheid:	10-200 mm/sec	Herhaalde nauwkeurigheid:	±0,01 mm
Nauwkeurigheid afdrukken:	±0.025 mm	Cyclustijd:	<8 sec
Luchttoevoer:	4-6 kgf/cm2

Gewicht:	1000 kg
Stroom:	10 kW
Spanning:	220 V, 110 V, wisselstroom: 220 ± 10%, 50/60 Hz
Afmetingen:	115813621463 mm
Max PCB -maat:	400*340mm
Min PCB-Grootte:	50*50mm
PCB-dikte:	0.4-6 mm
Maximaal PCB-gewicht:	3 kg
PCB-ontruiming:	15 mm
Rubberschuiverdruk:	0,5-10 kg
Rubberschuiversnelheid:	10-200 mm/sec
Herhaalde nauwkeurigheid:	±0,01 mm
Nauwkeurigheid afdrukken:	±0.025 mm
Cyclustijd:	<8 sec
Luchttoevoer:	4-6 kgf/cm2

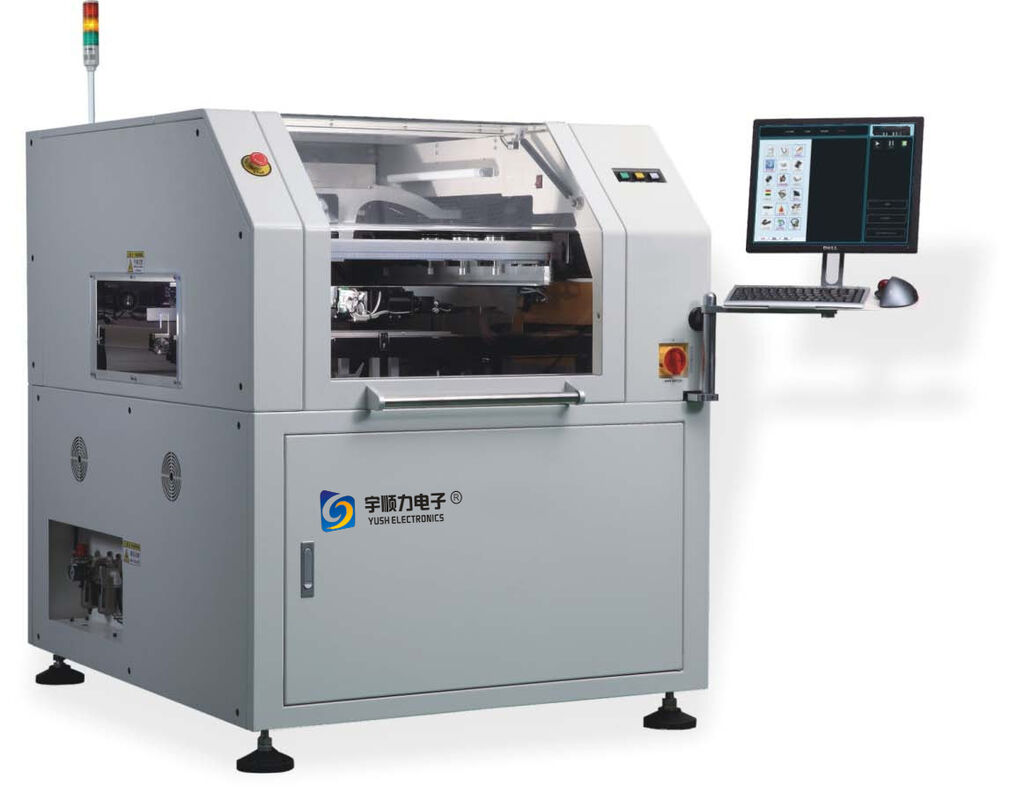

SMT Automatische Stencil Printer/Soldeerpasta Machine

SMT automatische stencilprinter/soldeerpasta

Productoverzicht

Hoogprecisie-geautomatiseerd stensilprintsysteem voor soldeerpasta-toepassing in SMT-PCB-assemblageprocessen.

Technische specificaties

Parameter	Specificatie
Model	YS-G5
PCB max. Grootte	400×340 mm
PCB Min. Grootte	50 × 50 mm
PCB-dikte	0.4-6 mm
Max. gewicht	3 kg
PCB-clearance	15 mm
PCB-klemtype	Bovenvlakte (handmatige bovenkant) flexibele randklem
PCB-ondersteuning	Magnetische vingervinger/blok met gelijke hoogte/handmatig instelbare jack-upplatform
Vervoerstap	Een stuk leidingsrail
Vervoersrichting	Links naar rechts/rechts naar links/links naar links/rechts naar rechts
Aanpassing van de vervoerbandbreedte	Auto's
Typ van de spuitmachine	Squeegee/staalskraper (hoek 45/55/60°), door de gebruiker gedefinieerd
Automatische drukregeling	0.5-10 kg
De lengte van de squeegee	L=280 mm, door de gebruiker gedefinieerd
Squeegee snelheid	10-200 mm/sec
Bewegingsrichting	Y-asbeweging
Herhaaldelijke nauwkeurigheid	± 0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec (exclusief druk- en reinigingstijd)
Typ van vertrouwensmerk	Standaardvorm referentiepunt, aangepast beeld
Fiduciaal merkgrootte	0.5-4 mm
Merknummer	2 of 4 mark benchmark positioneringssystemen
Merk zoeken	Automatisch
Afscheidingstype	Normaal/vacuüm
Scheidingssnelheid	0-20 mm/s
Afstand van scheiding	0-20 mm
Reinigingstype	Versterking van de adsorptie in vacuüm; drie modi van droog, nat en vacuüm
Reinigingshoofd	Anti-abrasief materiaal
Bewegingsrichting	Y-asbeweging
Productwisseling	<3 minuten
Nieuwe productopstelling	< 5 minuten
Operatiesysteem	Windows XP/Win 7
Air Supply	4-6 kgf/cm2
Stroomvoorziening	AC220±10% 50/60Hz 2,5 kW
Gewicht	1000 kg
Afzonderlijke grootte	1158 × 1362 × 1463 mm
Splitsinggrootte	/

Belangrijkste kenmerken

Automatisch drukwerk van hoge precisie met een nauwkeurigheid van ±0,025 mm
Snelle cyclustijd van minder dan 8 seconden voor maximale doorvoer
Automatische aanpassing van de breedte van het vervoerband en herkenning van het vertrouwensmerk
Drie-modus reinigingssysteem (droog, nat en vacuüm)
Snelle productwisseling in minder dan 3 minuten
Flexible PCB-behandelingen voor verschillende maten en diktes

Verpakking en levering

Veilig verpakt in pleisterhout voor veilige internationale verzending en levering.

Toepassingssectoren

Ideaal voor de productie van elektronica, PCB-assemblage, SMT-productielijnen en geautomatiseerde elektronische componentenplaatsingsystemen.
