Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                FPCB-lasersnijmachineonderdelen, Spareonderdelen voor pcb-verwerkingsmachines, met een vermogen van niet meer dan 50 W


Gewicht:	3500 kg	Stroom:	10 kW
Spanning:	220V, 110V	Lasergolflengte:	355 nm
laserkracht:	10W	Maximaal verwerkingsformaat:	610 mm x 500 mm
XY-platformsnelheid:	50m/min	Positioneringsnauwkeurigheid:	±3um
Herhaalbaarheid:	±1um	Systeemprecisie:	±20um
Scanbereik van de galvanometer:	50 mm x 50 mm	Snijdikte:	<1mm>
Voeding:	AC220V 50 Hz / 2,2 kW; driefasig 380V 50Hz / 5,5KW	Werkluchtdruk:	516m3/h
Afmetingen:	1818 mm x 2317 mm x 1550 mm

Gewicht:	3500 kg
Stroom:	10 kW
Spanning:	220V, 110V
Lasergolflengte:	355 nm
laserkracht:	10W
Maximaal verwerkingsformaat:	610 mm x 500 mm
XY-platformsnelheid:	50m/min
Positioneringsnauwkeurigheid:	±3um
Herhaalbaarheid:	±1um
Systeemprecisie:	±20um
Scanbereik van de galvanometer:	50 mm x 50 mm
Snijdikte:	<1mm>
Voeding:	AC220V 50 Hz / 2,2 kW; driefasig 380V 50Hz / 5,5KW
Werkluchtdruk:	516m3/h
Afmetingen:	1818 mm x 2317 mm x 1550 mm

Multifunctionele lasersnijmachine. FPCB lasersnijmachine.

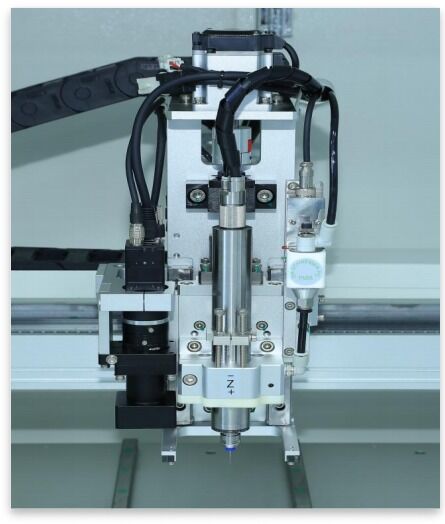

YSVC-650 multifunctionele FPCB-lasersnijmachine

Het merk YUSH Technology is een premium instrumentfabrikant gespecialiseerd in FPC ultraviolet laser snijmachines.RF, en dunne multiplexmaterialen.

Toepassingen

Beschikbaar voor flexibele schakelplaten en organische coating voor precisie snijden zonder vorm of beschermende plaat bevestiging.Het gebruik van hoogenergetische laserbronnen met een nauwkeurige straalregeling zorgt voor een verbeterde bewerkingssnelheid en nauwkeurige bewerkingsresultaten.

Belangrijkste kenmerken

Beheerssoftware met een gebruiksvriendelijke interface, volledige functionaliteit en eenvoudige bediening
In staat om grafieken van verschillende diktes en materialen te verwerken, volledige hiërarchische synchronisatie
Geoptimaliseerd optisch systeemontwerp zorgt voor hoge lichtkwaliteit en verminderde scherpgestelde vlekgrootte voor precisie snijden
Hoogwaardige UV-laser met optimale golflengte, superieure straalkwaliteit en hogere piekvermogen
Vacuümmonsterbevestiging elimineert de noodzaak van schimmelbeschermingsplaten, waardoor de verwerkingsefficiëntie wordt verbeterd
met een vermogen van meer dan 50 W
Automatische correctie, positionering, meerplaat snijden, dikte meten en compensatie functies

Technische specificaties

Laserbron	Solid-state UV-laser, golflengte 355 nm
Laservermogen	10W
Maximaal verwerkingsformaat	610 mm × 500 mm (24" × 18")
XY-platformsnelheid	Maximale werkingssnelheid 50 m/min
Positioneringsnauwkeurigheid	± 3 μm
Herhaalbaarheid	± 1 μm
Precisie van het systeem	± 20 μm
Galvanometer-scanbereik	50 mm × 50 mm
Snijdikte	< 1 mm
Energiebehoeften	AC220V 50Hz / 2.2KW of driefasig 380V 50Hz / 5.5KW

Fysieke specificaties

Afmetingen	1818 mm × 2317 mm × 1550 mm
Gewicht	3500 kg
Airbehoeften	516 m3/h
Werktemperatuur	20 °C ± 2 °C
Vochtigheid	< 60% RH niet-condenserend
Ground Amplitude	< 5 μm
Vibratieversnelling	< 0,05 g
Gronddruk	2200 kgf/m2

Controlesysteem

Industriespecifieke besturingsapparatuur met flexibele verwerkingssoftware, speciale bewegingsbediening en IPC-besturingsmodus.Gerbergegevens, en CAD-formaten.

Toepassingsgebied

Geschikt voor alle V-CUT SMD PCB FPC-boards en flexibele circuit board-toepassingen.
