Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                kleine PCB-depanelmachine, met een vermogen van niet meer dan 50 W, YSVC-650 PCB-snijmachine


Gewicht:	3500 kg	Stroom:	10 kW
Spanning:	Als de vraag van de klant	Y Snijsnelheid:	0 ~ 100 mm/s
Spilsnelheid:	50000RPM	Luchtdruk:	4 kg/cm2
Host-dimensie:	700 mm * 900 mm * 1200 mm	Nauwkeurigheid:	± 0,01 mm
Z-as slag:	50 mm	Snijnauwkeurigheid:	± 0,1 mm
Stroomverbruik:	2 kVA	Spanning stofafscheider:	380V 1,5P
Afmetingen stofafscheider:	680 mm * 400 mm * 900 mm	Maximale PCB-grootte:	450 mm * 500 mm
XYZ-aandrijving:	AC-SERVOMOTOR

Gewicht:	3500 kg
Stroom:	10 kW
Spanning:	Als de vraag van de klant
Y Snijsnelheid:	0 ~ 100 mm/s
Spilsnelheid:	50000RPM
Luchtdruk:	4 kg/cm2
Host-dimensie:	700 mm * 900 mm * 1200 mm
Nauwkeurigheid:	± 0,01 mm
Z-as slag:	50 mm
Snijnauwkeurigheid:	± 0,1 mm
Stroomverbruik:	2 kVA
Spanning stofafscheider:	380V 1,5P
Afmetingen stofafscheider:	680 mm * 400 mm * 900 mm
Maximale PCB-grootte:	450 mm * 500 mm
XYZ-aandrijving:	AC-SERVOMOTOR

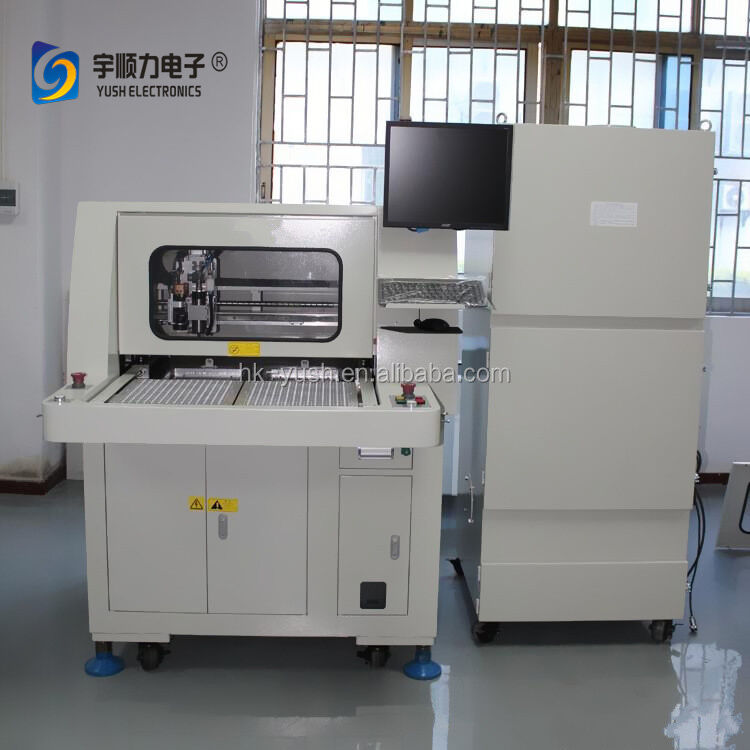

Machines voor het graveren en snijden van pcb's in kleine afmetingen -YSVC-650

Kleinschalige gravure en pcb-snijmachine - YSVC-650

Productoverzicht

De YSVC-650 pcb-snijmachine is ontworpen voor het nauwkeurig ontwerpen van printplaten.Dit geautomatiseerde gongmes scoring systeem elimineert veel voorkomende productieproblemen, met behoud van hoge nauwkeurigheid en efficiëntie.

Belangrijkste voordelen

Vermijdt kunstmatige tin scheuren en schade aan onderdelen tijdens de scheiding
Verwijdert stressproblemen veroorzaakt door mechanische krachtopwekking
Geschikt voor verschillende soorten behuizing en onregelmatige PCB-bordvormen (rechtlijnige lijnen, bogen, L-typen, enz.)
X-, Y- en Z-asintegratie met een hogesnelheidsspindelmotor van 60.000 t/min.

Kenmerken van de machine

met een breedte van niet meer dan 50 mm
Hoog snijvermogen met uitzonderlijke precisie
Eenvoudige bediening en gebruiksvriendelijke interface
Snel gereedschapswisselen met minimale aanpassingen
Een hoog intensief stofverzamelingssysteem zorgt voor de zuiverheid van PCB's en oppervlakken
Minimale spanningssnijstand voor optimale integriteit van het bord

Technische specificaties

Snij snelheid	0 - 100 mm/s
Machinaire nauwkeurigheid	± 0,01 mm
Z-as Stroke	50 mm
Controlesysteem	X, Y, Z-besturing of industriële pc's met touchscreen
Aandrijfsysteem	AC-servomotor voor X-, Y- en Z-assen
Snijnauwkeurigheid	± 0,1 mm
Spindel snelheid	Max. 50.000 t/min.
Hostspanning	220V 50/60Hz
Luchtdruk	4 kg/cm2 of meer
Energieverbruik	2 kVA
Verzameling van stof	Geïntegreerd stofverzamelingssysteem
Spanning van de stofverzamelaar	380V 1,5P
Host-afmetingen	700 mm × 900 mm × 1200 mm
Afmetingen van de stofverzamelaar	680 mm × 400 mm × 900 mm

Optioneel

CCD-visie-systeem voor betere precisie
Alomvattende stofverzameling (boven en onder)
Meerdere PCB-bordgroottes compatibel: 280 mm × 340 mm, 300 mm × 400 mm, 450 mm × 500 mm
Aanraakscherm en handgebreide of pc-operatie
