Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                volautomatische PCB-depanelingmachine, PCB-router voor assemblagelijn, automatische PCB-depanelingmachine met garantie


Gewicht:	900 kg	Werkmaat:	350 mm x 450 mm
Afmeting dubbele werkbank:	700 mm x 450 mm	XY-servosnelheid:	0-1000 mm/sec
Z Servosnelheid:	0-800 mm/sec	XY-nauwkeurigheid:	±0,01 mm
Snijnauwkeurigheid:	±0,02 mm	CCD-kalibratienauwkeurigheid:	±0,01 mm
Plaatspanning:	300uε hieronder	Spilsnelheid:	60.000 tpm
Gereedschapsdiameter:	0,8-2,3 mm	PCB-dikte:	0,2 mm-6,0 mm
De macht van de stofcollector:	3PK (optie 5PK)	Afmeting stofafscheider:	640 mm × 785 mm × 1760 mm
Machinegrootte:	1220 mm × 1430 mm × 1520 mm

Gewicht:	900 kg
Werkmaat:	350 mm x 450 mm
Afmeting dubbele werkbank:	700 mm x 450 mm
XY-servosnelheid:	0-1000 mm/sec
Z Servosnelheid:	0-800 mm/sec
XY-nauwkeurigheid:	±0,01 mm
Snijnauwkeurigheid:	±0,02 mm
CCD-kalibratienauwkeurigheid:	±0,01 mm
Plaatspanning:	300uε hieronder
Spilsnelheid:	60.000 tpm
Gereedschapsdiameter:	0,8-2,3 mm
PCB-dikte:	0,2 mm-6,0 mm
De macht van de stofcollector:	3PK (optie 5PK)
Afmeting stofafscheider:	640 mm × 785 mm × 1760 mm
Machinegrootte:	1220 mm × 1430 mm × 1520 mm

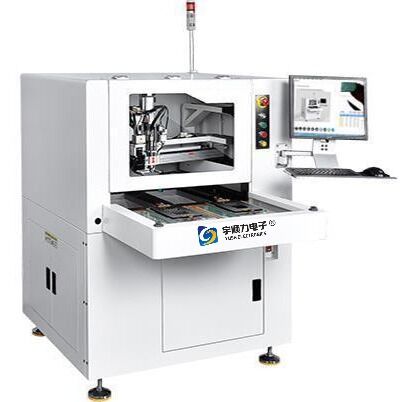

Volautomatische PCB-routermachine voor PCB-assemblagelijn

Precisie geautomatiseerde PCB-depanelingoplossing ontworpen voor efficiënte integratie in de PCB-assemblagelijn met dubbele werkbankcapaciteit.

Technische specificaties

Enkelzijdige werkmaat	350 mm × 450 mm
Dubbele werkbanken maat	700 mm × 450 mm
X-Y AC Servo snelheid	0-1000 mm/sec
Z AC Servo snelheid	0-800 mm/sec
X-Y herhalingsnauwkeurigheid	±0,01 mm
Snijnauwkeurigheid	±0,02 mm
CCD-camerakalibratie nauwkeurigheid	±0,01 mm
Plaatspanningswaarde	300 µε onder
NSK spindelsnelheid	Max. 60.000 omw/min
Gereedschapsdiameter	0,8-2,3 mm
PCB-snijdikte	0,2 mm-6,0 mm
Stofzuigervermogen	3 pk (optie 5 pk)
Afmetingen stofafzuigkast	640 mm × 785 mm × 1760 mm (D × B × H)
Machineafmetingen	1220 mm × 1430 mm × 1520 mm (D × B × H)
Gewicht hoofdmotor + stofzuiger	900 KG

Apparaatconfiguratie Kenmerken

Dubbele werktafelstructuur

YSL-880L beschikt over dubbele geleiderail en dubbele cilinderplatformbediening voor gelijktijdige verwerking van verschillende producttypen, waardoor wachttijden voor plaathandling aanzienlijk worden verkort. Configureerbaar als dubbel platform of groot enkel platform voor verbeterde operationele flexibiliteit.

Lager vacuüm spindelsysteem

Geïmporteerde hogesnelheidsspindel voor minimale snijspanning, hoge precisie en snelle respons
Freesdetectiesysteem voor realtime monitoring en preventie van voortgezette werking na het snijden
Geavanceerd visionsysteem met uniforme ringlichtbron en helderheidsaanpassing voor superieure Mark-punt herkenning op diverse PCB-afwerkingen, waaronder tinplating, koperplating, goudplating en tinspuiten
Visuele tegenpuntcompensatiefunctie voor verbeterde nauwkeurigheid

Geoptimaliseerde zuigmodusstructuur

Trechterafdichtingsontwerp met 45-graden schuine zuiginlaat vermindert het interne stofwervelingsfenomeen voor efficiënte verwijdering van vuil.

CNC Speciale Controller

Onafhankelijke CNC-controller integreert besturingsfuncties met uitzonderlijke stabiliteit, hoge precisie, snelle responstransmissie en sterke anti-interferentiecapaciteiten.

Hoog-efficiënt stofafzuigsysteem

YSL-880L maakt gebruik van een hoog-efficiënte motor en windbladontwerp met grote zuigcapaciteit. Beschikt over een ingebouwde polyester naaldvilt stofzak met uitstekende doorlaatbaarheid en oxidatiebestendigheid. Geluidsniveaus gecontroleerd binnen 80 decibel.
