Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                pcb-verdelingsmachine YS-750, lampsplittermachine voor PCB's, YS-750 voor de verwerking van de voorziening met garantie


Gewicht:	65 kg	Machineafmetingen:	490mm400mm350mm
Platgrootte:	1200450350mm	Maximumsplitserslengte:	Onbeperkt
Spleet-plaat snelheid:	80, 120, 200, 400mm/S	Stroom:	60W
Hulpmiddelmateriaal:	SKD61 snelheidsstaal	Plaatdikte:	0,2-5 mm
Machinegewicht:	1,2 M - 65 kg; 2,4 M - 75 kg	Voeding:	230V/50Hz(110V/60Hz)
Tip Klop:	0,02 mm	Kerncomponenten:	PLC, lager, motor
Smalste bord:	3,5 mm	Dagelijkse output:	12.000 tot 15.000 strips
Snelheid:	400M/S

Gewicht:	65 kg
Machineafmetingen:	490mm400mm350mm
Platgrootte:	1200450350mm
Maximumsplitserslengte:	Onbeperkt
Spleet-plaat snelheid:	80, 120, 200, 400mm/S
Stroom:	60W
Hulpmiddelmateriaal:	SKD61 snelheidsstaal
Plaatdikte:	0,2-5 mm
Machinegewicht:	1,2 M - 65 kg; 2,4 M - 75 kg
Voeding:	230V/50Hz(110V/60Hz)
Tip Klop:	0,02 mm
Kerncomponenten:	PLC, lager, motor
Smalste bord:	3,5 mm
Dagelijkse output:	12.000 tot 15.000 strips
Snelheid:	400M/S

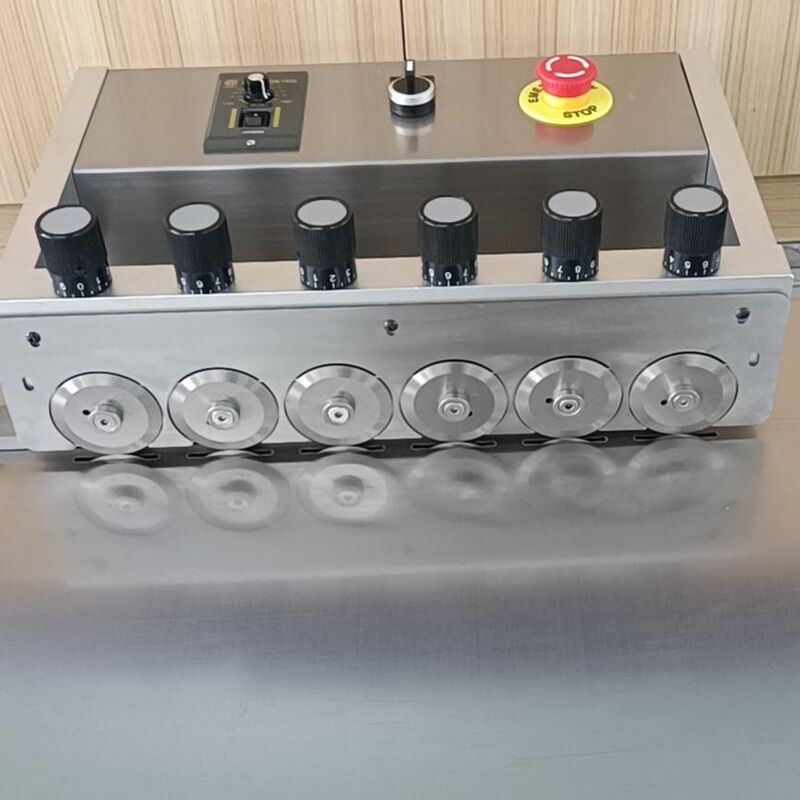

Lampsplitser YS-750

Belangrijkste kenmerken

Zes-stappen snij systeem minimaliseert scheerspanning met geïntegreerde vervorming controle voor gladde, vlakke randen zonder draaien of vervorming
Handhaaf ultra dunne 0,6 mm aluminium substraten, terwijl het behoud van deformatie controle binnen twee draden
Meerdere snijprocessen zorgen voor een soepele werking en een nauwkeurige V-CUT-slotpositiëring
Alle snijmessen, gekalibreerd met een dubbelfrequente laserinterferometer voor een tipbeat ≤ 0,02 mm
Platteform van roestvrij staal met laserkalibratie (opties van 1,2 m of 2,4 m beschikbaar)

Toepassingsgebieden

De YS-750 is ontworpen voor elektronische, elektrische, verlichting, medische, automotive, nieuwe energie en diverse elektronische technologie industrieën.

Kwaliteitsvergelijking

Defect PCB-bord vóór verwerking:

Machinaal verwerkte PCB-platen na splitsing:

Technische specificaties

Parameter	Specificatie
Afmetingen van de machine	490 mm × 400 mm × 350 mm
Grootte van het platform	1200 × 450 × 350 mm / 2400 × 450 × 35 mm
Maximale splitslengte	Onbeperkt
Splitsingssnelheid	80, 120, 200, 400 mm/s
Kracht	60 W
Werktuigmateriaal	SKD61 High Speed Steel
Plaatdiktebereik	0.2-5 mm
Gewicht van de machine	1.2M - 65kg; 2.4M - 75kg
Stroomvoorziening	230V/50Hz (110V/60Hz)

Bestuursprocedure

Waardepropositie

Kostenbesparing:Onbeperkte snijlengte, breed diktebereik (0,2-5 mm), uit Duitsland geïmporteerde hoge snelheidstaallemmen met een langere levensduur (meer dan één jaar voor aluminiumsubstraten).

Hoge efficiëntie van de apparatuur:Vrije aanpassing van de X- en Y-as voor maximale snijnauwkeurigheid, snelheden tot 400 mm/s, eenvoudige bediening met nauwkeurige aanpassing van het bovenste/laagste ronde mes.

Kwaliteitsborging:Met laser-interferometer gekalibreerde messen zorgen voor een perfecte snijkwaliteit met een tipbeat ≤ 0,02 mm.

Voordelen van de uitrusting

Kosten-efficiëntie:Verticaal verstelbare V-groefgids voor verschillende substraatdiktes; omkeerbare snijmessen voor meervoudig gebruik
Veiligheidsontwerp:Minimale snijpartij (1-2 mm) zorgt voor de veiligheid van het gebruik
Stabiliteitsprestaties:SKD11-componenten voor hoge snelheidstaallemmen met een jaar garantie; onbeperkte capaciteit voor de lengte van het bord

Procesoplossingen

Hoe smal kan het lichtstrookbord worden gesplitst?

De smalste plank kan minder dan 3,5 mm zijn. Voor aluminiumplatten raden wij aan een dubbele mes zitplaatsverdelingsmachine te gebruiken.

Hoe zit het met het onderhoud van machines, verbruiksartikelen en levensduur?

Alle producten van het bedrijf zijn voorzien van messen en accessoires met een garantie van 3 maanden.De levensduur van het lemmet is afhankelijk van de kwaliteit van het materiaal (geïmporteerd snelstaal duurt langer) en het materiaal van het snijplank (glasvezelplanken zijn duurzamer dan aluminiumsubstraten).

Hoeveel lichtstrips kan men per dag verwerken?

De lichtstroopsplitser kan 12.000 tot 15.000 strips per dag verwerken met een snelheid van 400 mm/s gedurende 8-10 uur werken.
