Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                355nm UV laser snijmachine, 10W PCB depaneling machine, hoge precisie FPC laser snijmachine


Gewicht:	1600KG	Stroom:	10 kW
Spanning:	220V / 110V	Lasertype:	10W UV-laser
Lasergolflengte:	355 nm	Maximaal vermogen:	10W /15W
Herhalingsfrequentie:	1-250 kHz	CCD-precisie:	0,005 mm
Max Working Range:	450 mm * 430 mm	Grootte van de straalvlek:	0.015 mm ± 0,003 mm
Afmetingen:	1500mmX1800mmX1660mm	Precisie op de werktafel:	± 0,003 mm
Herhaling van de werktafel:	±0,002 mm	Bereik tafelbereik:	500 mm * 500 mm
Kerncomponenten:	PLC, motor, lager, motor, drukvat, tandwiel, pomp

Gewicht:	1600KG
Stroom:	10 kW
Spanning:	220V / 110V
Lasertype:	10W UV-laser
Lasergolflengte:	355 nm
Maximaal vermogen:	10W /15W
Herhalingsfrequentie:	1-250 kHz
CCD-precisie:	0,005 mm
Max Working Range:	450 mm * 430 mm
Grootte van de straalvlek:	0.015 mm ± 0,003 mm
Afmetingen:	1500mmX1800mmX1660mm
Precisie op de werktafel:	± 0,003 mm
Herhaling van de werktafel:	±0,002 mm
Bereik tafelbereik:	500 mm * 500 mm
Kerncomponenten:	PLC, motor, lager, motor, drukvat, tandwiel, pomp

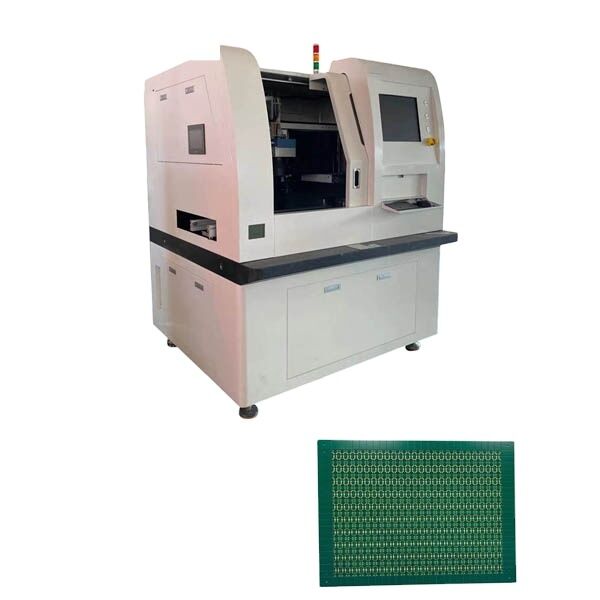

355nm 10W /15W Precisie CCD FPC/PCB UV Lasersnijmachine

355nm 10W /15W Hoogpressieme CCD FPC/PCB UV-lasersnijmachine

Met een perfecte CAM-interface ondersteunt deze machine de standaard boor- en freesbestandsformaten.betrouwbare integratie met compacte structuurHet modulaire elektronische besturingssysteem zorgt voor eenvoudig onderhoud.

Deze apparatuur is ideaal voor de verwerking van zachte en harde combinatieplaten (R-F PCBA), met inbegrip van flexibele platen en rigide-flex combinaties, en biedt een grotere aanpasbaarheid en kosteneffectiviteit.

Toepassingen van FPC-lasersnijmachines

Snijding van verschillende flexibele printplatenmaterialen en dekkingsplaten met schone, koolstofvrije resultaten
Hoogwaardig en snel snijden van stijve materialen tot 1 mm dik
Minimale boeren als gevolg van ontbinding door UV-licht en verdamping
Kleine thermische werking met precieze, gladde snijdkanten en steile zijwanden
met een breedte van niet meer dan 50 mm,
Precieze etseringsvorming van verschillende functionele folies

YSV-7A Productkenmerken

Schoon en glad na het snijden
Geen blazers, stof of deeltjesresten
Hoge precisie voor kleine bogen en fijne snijtoepassingen
Vermindert effectief het aantal mislukte gietvormen
Vervaardiging waarbij de waarde van alle gebruikte materialen niet meer bedraagt dan de waarde van alle gebruikte materialen
Automatische aanpassing van de hoogte van het laserhoofd voor de behandeling van dubbelzijdig op het oppervlak gemonteerd FPC

Het lineaire motorplatform biedt hoge snelheid, precisie, lage slijtage, eenvoudig onderhoud en lagere onderhoudskosten.

Technische specificaties

Specificatie/model	YSV-7A
Laserkop	SP (Verenigde Staten)
Lasertype	10W UV laser
Lasergolflengte	355 nm
Maximale kracht	10W / 15W
Herhalingsfrequentie	1-250 kHz
Precisie van de werktafellocatie	± 0,003 mm
Precisie van de herhaling van de werktafel	± 0,002 mm
Bereik van de tabel	500 mm × 500 mm
CCD-locatieprecisie	0.005mm
Maximaal werkbereik	450 mm × 430 mm
Grootte van de straalvlek	0.015 mm ± 0,003 mm
Afmetingen (L × W × H)	1500 mm × 1800 mm × 1660 mm
Gewicht	1800 kg

Laserbron

Deze beproefde merknaam is al meer dan 10 jaar in gebruik.

Galvanometersysteem

Gebruikt's werelds meest geavanceerde galvanometersysteem met feedback en automatische kalibratieapparatuur om de efficiëntie en nauwkeurigheid van de verwerking te garanderen.

Taishan Groen Marmeren Platform

Taishan-groene steen van hoge kwaliteit, mechanisch bewerkt en met de hand afgerond voor precisie.en hardheid met behoud van precisie onder zware belastingenRoestvrij, zuur- en slijtvast.

Kenmerken van het marmeren platform

nauwkeurigheidsklasse: niveau "000", vlakheid 2 μm
Compressievermogen: 245-254 N/mm2
Elastische modulus: 1,27-1,47 N/mm2 (hoger dan gietijzer)
Lineaire uitbreidingscoëfficiënt: 4,61 × 10−6/°C
Inwendige dempingscoëfficiënt: 15x groter dan staal met uitstekende schokdemper
Strandsterkte: HS70+ met 5-10x hogere slijtvastheid dan gietijzer

CCD-systeem

Een snel beeldverwervingssysteem met zeer nauwkeurige beeldpositionering en -matching zorgt voor uitzonderlijke nauwkeurigheid.

Werkplatform

THK (China) investeert in precisie-lineaire bewegingsleiders, kogelspellen, kogelschroeven, kruisrolhalsbanden en actuatoren van de grootste leverancier van de sector.

FPC UV-lasersnijresultaten
