Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                PCB depaneling machine met real-time positionering, stofvrije PCB snijmachine, on-line printplaat snijmachine


Gewicht:	3500 kg	Stroom:	10 kW
Spanning:	220V/110V	Snijsnelheid:	0-100mm/s
Herhalingsnauwkeurigheid:	±0,01 mm	Controlemethode:	Industriële IPC en PC
Rijmodus:	AC glasvezel servomotor	Snijnauwkeurigheid:	±0,05 mm
Spilsnelheid:	100.000 tpm	Hoofdspanning:	220V 1ψ 50/60Hz
Luchtdruk:	≥4,5kg/cm²	Stroomverbruik:	3kVA
Stofafscheider:	2 pk	Spanning stofafscheider:	380V 3ψ
Afmeting stofafscheider:	L650×B400×H1350mm

Gewicht:	3500 kg
Stroom:	10 kW
Spanning:	220V/110V
Snijsnelheid:	0-100mm/s
Herhalingsnauwkeurigheid:	±0,01 mm
Controlemethode:	Industriële IPC en PC
Rijmodus:	AC glasvezel servomotor
Snijnauwkeurigheid:	±0,05 mm
Spilsnelheid:	100.000 tpm
Hoofdspanning:	220V 1ψ 50/60Hz
Luchtdruk:	≥4,5kg/cm²
Stroomverbruik:	3kVA
Stofafscheider:	2 pk
Spanning stofafscheider:	380V 3ψ
Afmeting stofafscheider:	L650×B400×H1350mm

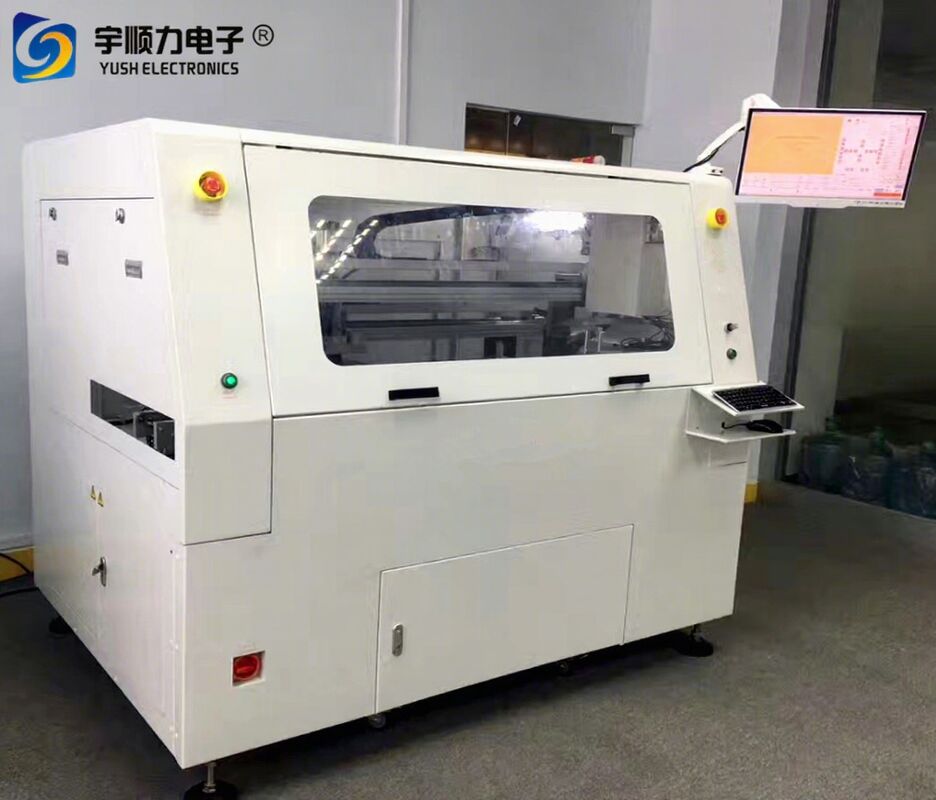

On-line printplaat snijmachine met real-time positionering en stofvrij snijden

On-line circuit board snijmachine met real-time positionering en stofvrij snijden

Een geavanceerde PCB-afbouwoplossing met geautomatiseerd laden, snijden en lossen met een precisie-visie-uitlijning en een stofverzamelingssysteem.

Technische specificaties

X, Y-snij snelheid	0 - 100 mm/s
Machine-herhalingsnauwkeurigheid	± 0,01 mm
Controlemethoden	Industriële IPC en PC
Rijmodus	Servomotor met glasvezel van wisselstroom
Snijnauwkeurigheid	± 0,05 mm
Spindel snelheid	Maximaal 100.000 RPM
Hostspanning	220V 1ψ 50/60HZ
Luchtdrukvoorziening	Meer dan 4,5 kg/cm2
Energieverbruik	3 KVA
Verzameling van stof	Bovenstofopvang 2HP
Spanning van de stofverzamelaar	380V 3ψ
Afmetingen van de stofverzamelaar	L650 × W400 × H1350 mm

Beschikbare modellen

Werkbank	Model	Specificaties	Werkgrootte	Afmetingen van de machine (W × D × H)
Dubbele tafels	YASTM-4C-IN-AS	Standaardtype	300 × 300 mm	1680 × 1298 × 1700 mm
Dubbele tafels	YASTM-4C-IN-AW	Verruimd	500 × 450 mm	1902 × 1373 × 1700 mm

Belangrijkste kenmerken

Inline automatische PCB-separator voor automatisch laden, snijden en lossen
Automatische breedtecorrectie en ontvangst van PCB-platen met identificatie van afgewerkte/afvalstoffen
Hoge snelheid CCD met automatisch visie-uitlijningssysteem voor precisie snijden
Hoge snelheidspindelsnijden met minimale spanning voor elke PCB-vorm
Doppel tafelbeweging voor gelijktijdig snijden en plaatsen van PCB's

Operationeel voordeel

Dubbele schuifplaatsing vermindert de wachttijden voor het snijden en verhoogt de productiecapaciteit
Elimineren van kunstmatige flap problemen die tin scheuren en onderdeel schade veroorzaken
Vermijdt mechanische spanningen door stomp- of vouwwerkzaamheden
Geschikt voor het afsnijden van afgewerkte platen in bochten en lijnen
Ideaal voor het uiteindelijk snijden van kleine stukken, inclusief basisplaten voor mobiele telefoons, PDA's en PC-interfacekaarten

Systeemconfiguratie

Voorziet in fijne-tuning herziening door middel van diagrammatische machine interface met uitgebreide snijparameter instellingen.

Producenteninformatie

YUSH Electronic Technology Co., Ltd.Het bedrijf is opgericht in 2004 en is gevestigd in Jiangsu, de wereldwijde productiestad van China.

Met geavanceerde productieapparatuur en een ervaren ontwikkelingsteam (de helft met meer dan 10 jaar ervaring in de elektronische apparatuurindustrie),YUSH is uitgegroeid tot een van China's grootste PCB-separatorproductiebasis.

Sinds 2004 heeft het bedrijf zich gericht op productkwaliteit, veiligheid en innovatie. Het ontwikkelt verschillende soorten PCB-separatoren, waaronder handmatig, motorgedreven, pneumatisch aangedreven, vormpuncheren,en oplossingen voor het routeren van freesmachines.
