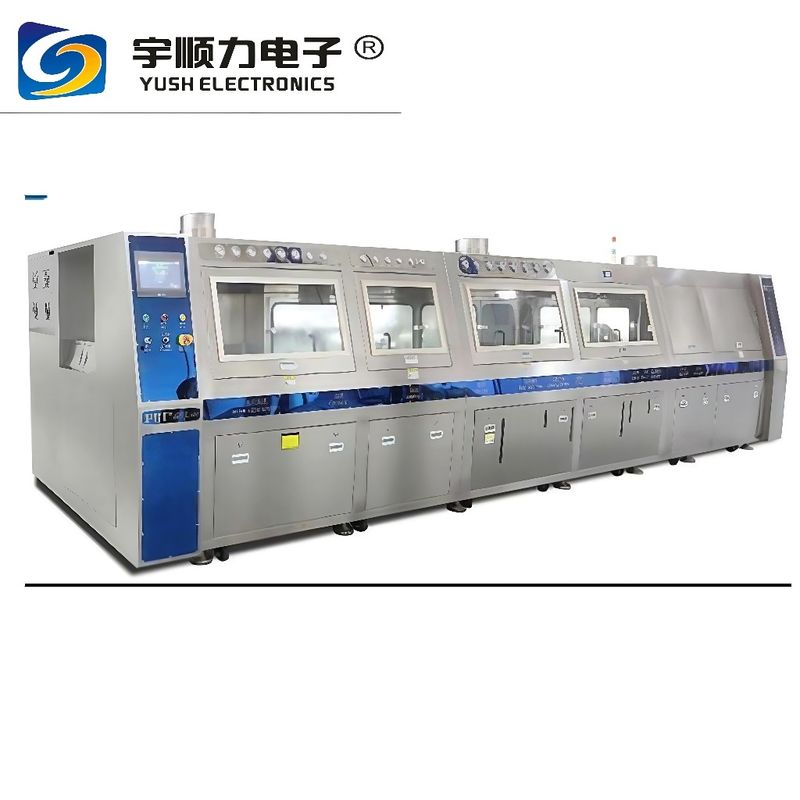

Hoge efficiëntie milieuvriendelijke online PCBA-reinigingsmachine op basis van water YSL-600-500
Hoge efficiëntie milieuvriendelijke online PCBA-reinigingsmachine op basis van water YSL-600-500
Vervaardiging
Kenmerken
1. Volledig automatische reinigingsmodus: de PCBA loopt parallel op een meshband met een breedte van W600mm. Ondertussen wordt de verwarmde reinigingsoplossing gespoten op
hoge druk en in gelijke richting door de spuitarmen.
Het gehele proces van automatisch reinigen, spoelen (openen van de lus) en drogen;
2. Volledige procesvisualisatie: getemperd glas visualisatie venster, waardoor het reinigingsproces op een oogopslag duidelijk is.
3Wetenschappelijk ontwerp van het spuitstuk (brevet): het neemt een geleidelijk toenemende verdeling aan beide zijden aan - grondig reinigen, en de spuitarm en het spuitstuk worden
Afneembaar.
4. Verstelbare druk van de visuele spuitstuk: het oplost het probleem van botsing en spatten van kleine werkstukken onder hoge druk spuit
omstandigheden tijdens de reiniging.
5Het uitzichtvenster en de ingang zijn voorzien van een foto-elektrische bescherming om te voorkomen dat de reinigingsoplossing eruit spat en de plaat uitvalt.
de detectie zorgt voor de veiligheid.
6- Alomvattend reinigingssysteem: de standaard verdunningstank en de spuitwasten zijn beide uitgerust met verwarmingssystemen die de reiniging vergemakkelijken.
de schoonmaaktijd verkorten en compatibel zijn met
Voer waterwassen of chemische reiniging uit voor SMT; Reinig grondig en effectief de organische en anorganische verontreinigingen zoals hars en soldeerpasta
overblijft op het oppervlak van de PCBA van THT.
7Het ingebouwde filtratiesysteem voor reiniging en terugwinning heeft de functie de concentratie van de reinigingsoplossing te compenseren.
wordt gecondenseerd en hergebruikt voor recycling, waardoor de hoeveelheid gebruikte oplosmiddel wordt verminderd.
8Het hele lichaam is gemaakt van roestvrij staal, bestand tegen zure, alkalische en andere reinigingsmiddelen.
9. Een UPS reserve stroomtoevoer uit te rusten voor bescherming. In geval van een vaste fout, moet het een noodstopknop en lekkage bescherming functie hebben.
10- Lagere bedrijfskosten: lagere investeringskosten in apparatuur, lokale diensten, teams en overvloedige toevoer van onderdelen
YSL-600-500 Stel de parameterconfiguratie in:
Reinigingsruimte: De reinigingsopslagbank wordt gebruikt voor het terugvinden en opslaan van de reinigingsoplossing en voor het uitvoeren van filtering, verwarming en monitoring in drie fasen.
als controle van het vloeistofgehalte van de reinigingsoplossing.
Voorreinigingswaterpomp: 1,1 kW (1 eenheid), reinigingswaterpomp: 5,5 kW (2 eenheden);
Volume van de opslagtank: ≤ 270 L (1 eenheid)
Filterapparaat: vooraf gereinigde filterelementen 0,45UM ((5 stuks), reiniging 1 en reiniging 2 elk filterelement 0,45UM ((5 stuks), filterschermen van roestvrij staal
1.5 mm (3 stuks); Verwarmingsvermogen: 18 kW (2 stuks), verwarmingstemperatuur: kamertemperatuur -100°C (instelbaar);
Beveiliging van het vloeistofniveau: laag niveau, middenniveau, stopniveau, overschrijdingsniveau.
Spraydruk: 0,1-0,7Mpa (instelbaar)
Spoelgebied: De spoelwatertank wordt gebruikt om het opgeslagen water terug te winnen en het spoelwater wordt onderworpen aan overloopfiltratie + openloop eindspray,
verwarming en bewaking, alsmede bewaking van het vloeistofgehalte.
Pre-spoelwaterpomp: 1,1 kW (1 eenheid), spoelwaterpomp 1:3 kW (1 eenheid), spoelwaterpomp 2:1.1 kW (1 eenheid);
Volume van de waterreservoir voor spoelen: ≤ 27 L (1 eenheid) Volume van de waterreservoir voor spoelen 1: ≤ 72 L (1 eenheid); Volume van de laatste spuitwatertank: ≤
55L (1 eenheid);
Verwarmingsvermogen van de waterreservoir voor spoelen: 9 kW (1 stuk); Verwarmingsvermogen van de waterreservoir voor spoelen: 18 kW (2 stukken); Spoelen 2. Verwarmingsvermogen van de waterreservoir voor eindsproei:
9 kW (1 stuk) Verwarmingstemperatuur: kamertemperatuur -45°C (instelbaar)
Filterinrichting: overstroming filtering, filterscherm van roestvrij staal 0,5 mm (1 stuk);
Beveiliging van het vloeistofniveau: laag niveau, middenniveau, stopniveau, overschrijdingsniveau.
Pre-spoelen, spoelen 1, spoelen 2 Sproeidruk: 0,1-0,6Mpa (instelbaar), eindsproei: Sproeidruk: 0,1-0,3Mpa (instelbaar)
Droogruimte: De droogruimte wordt gebruikt om de producten grondig te drogen en om de circulatie van warme lucht + verwarming en temperatuurbewaking van de lucht te verrichten.
Warmluchtventilator: 1,5 kW (1 stuk), verwarmingsbuis met vinnen: 15 kW (6 stukken van 2500 W), verwarmingstemperatuur: kamertemperatuur -95°C (instelbaar);
De loopinrichting is samengesteld uit een reductiemotor, een roestvrijstalen band, een frequentieomzetter enz. De motor aandrijft de
De band met een mesh loopt soepel.
Vermogen van de motor: 90W (1 set), frequentieomzetter: 200W ((1 eenheid), encoder 1 eenheid;
Parameters van de apparatuur
|
Inhoud
|
Parameters
|
|
Grootte van het schoonmaakgebied
|
De totale lengte van de drie reiniging secties is 1140MM
|
|
Afmetingen van het uiterlijk van de apparatuur:
|
5000 mm*1960 mm*1840 mm
|
|
Processtroom:
|
In het bord gedeelte, waterdamp scheiding, pre-reiniging - schoon schoon 1-2 - chemische isolatie -
drainage kamer - spoelen - spoelen - spoelen 12 - het laatste sproeien - windsnijden 1 - windsnijden 2 - drogen -
de plaat drogen 2 paragraaf
|
|
Berekening van de capaciteit
|
De snelheid van de gaasgordel: van 0,1 tot 1,5 meter per minuut.
werkingssnelheid tot 0,4-0,5 meter per minuut.
Referentie: Voor 450mmX100mm platen is de plaatplaatsverdeling 5 mm en de werkruimte
De snelheid is 0,5 meter per minuut.
|
|
Vermogen: ongeveer 13 vierkante meter per uur; Berekeningsmethode: totale breedte/gordel snelheid
Voorbeeld: plaat van 150*200 mm, uitslag per uur: ongeveer 450 stuks per uur.
Berekeningsmethode: totale vierkante meter/eenvoudige vierkante meter
|
|
Vervoeroppervlakhoogte
|
950±50 mm (aanpassen)
|
|
Invoer- en uitvoerrichting:
|
Links in, rechts uit (gezien vanaf het voorraam van de eenheid)
|
|
Volume van de uitlaatgassen (volume van de luchtonttrekking):
|
ongeveer 36 M3/Min;Uitlaatdiameter: 250 mm, drie aan de voorzijde, middenzijde en achterzijde
|
|
Gewicht:
|
ongeveer 1800 kg
|
|
Verplichtingen inzake stroomvoorziening
|
AC380/3P/50H;Totaal vermogen: 102Kw/160A Nomenclatuurvermogen: 55Kw/85A
|
