Schrijfmachine voor het schoonmaken van pcb's
, Hoogprecisie pcb-reinigingsmachine
, Hoog efficiënte pcb-reinigingsmachine
Uitlegdimensie: |
580 mm × 910 mm × 1650 mm |
Gewicht: |
Ongeveer 600KG |
Maximale dikte van machbaar werkstuk: |
4 mm ((Gelieve vooraf contact op te nemen met de fabrikant van de apparatuur) |
Soort verwerkbare producten: |
QFN、DFN、BGA、LGA、FC、MEMS,LED Lichtkralen BT-plaat en andere materialen met dezelfde fysische kenmerke |
Bron: |
enkelfasig AC220V±10%, maximaal vermogen 4,5 KVA |

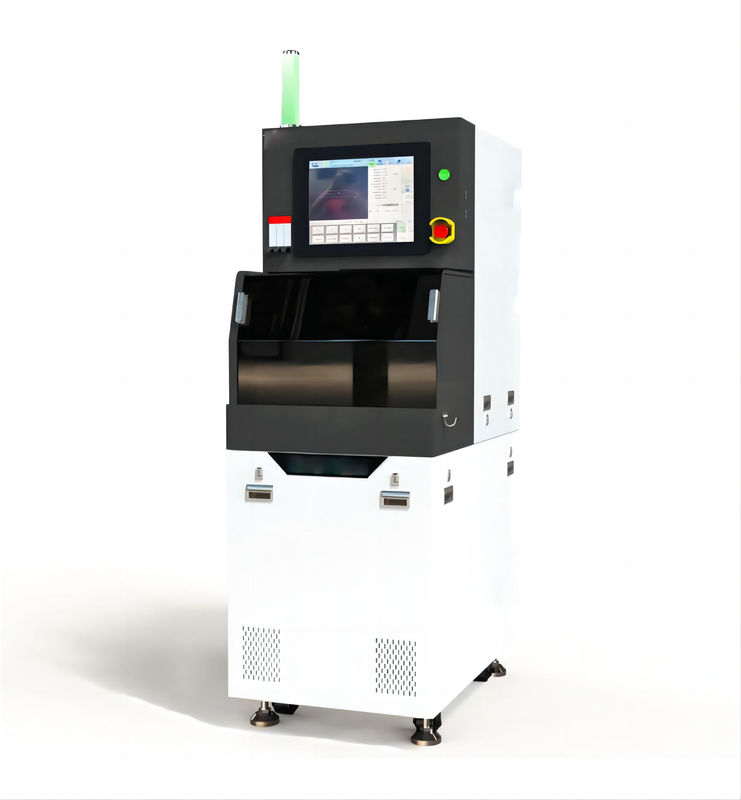

Hoog efficiënte hoogprecisie schrijfmachine voor het schoonmaken van pcb's
YSL 3600 High Efficiency High Precision Schrijfmachine
Verplichtingen inzake het gebruik van de apparatuur en technische parameters
YSL3600Precision scribing machine single axis efficient cutting mode; de maximale verwerking
werkstuk grootte is 150 * 150mm, geschikt voor kleine verpakking substraat materialen, zachte materialen
snijden, handmatig laden en lossen, automatische transmissie en positionering, automatisch afstemmen.
1.De schrijfmachine moet zonder duidelijke trillingen worden geïnstalleerd.
zonder corrosieve gassen en een sterk magnetisch veld.
°C en blijft constant; relatieve luchtvochtigheid < 60%, geen condensatie.
2De door de schrijfmachine gebruikte perslucht moet schoon zijn, zonder olie en water.
en de perslucht moet worden gefilterd door de koude droger.
3.De kwaliteit van het snijkoelwater van de snijmachine moet schoon zijn zonder verontreiniging
De temperatuur van het water moet tussen 16 en 20°C liggen en de temperatuur van het water moet fluctueren.
De temperatuur van het water is minder dan of gelijk aan ± 1°C. De overmatige watertemperatuur kan tot snijwerk leiden.
dge breuk, slijtage van de membraan, lemmet en snijwerk; de watertemperatuur van de snijmachine
De temperatuur van het water moet tussen 9 en 16°C liggen en de schommeling van de watertemperatuur mag niet groter zijn dan t.
o ± 2°C; de overmatige watertemperatuur kan tin smelten, omgekeerd snijden en breken
(Het verschil met de kamertemperatuur ligt binnen ± 3°C om overmatige conditie te voorkomen.
inzetbaar)
4.De waterkwaliteit van het koelwater van de spindel die in de schrijfmachine wordt gebruikt, moet c
de watertemperatuur moet tussen 12 en 20°C liggen en het water
r temperatuurschommelingen kleiner dan of gelijk aan ± 1°C. Als de watertemperatuur hoger is dan
Het kan van invloed zijn op de koeling van de spindel, de nauwkeurigheid en stabiliteit van de
de spindel, wat resulteert in snijafwijkingen, slechte snijkwaliteit en andere omstandigheden. (W
th kamertemperatuur en snijtemperatuur binnen ± 3°C)
5Het oliegehalte van de gasbron is minder dan 0,5 mg/m3.
| Basis Parameters |
| Uitlegdimensie |
580 mm × 910 mm × 1650 mm |
| Gewicht |
Ongeveer 600 kg |
| Maximale dikte van machbaar werkstuk |
4 mm ((Gelieve vooraf contact op te nemen met de fabrikant van de apparatuur) |
| Soort verwerkbare producten |
QFN,DFN,BGA,LGA,FC,MEMS,LED BT-plaat met lichtkralen en andere materialen met dezelfde fysische eigenschappen |
| Bron |
enkelvoudigfase AC220V±10%, Maximaal vermogen 4,5 KVA |
|
Gecomprimeerde lucht
|
Toegangsdruk van de perslucht: groter dan 0,6 MPa, de drukschommelingen kleiner dan 0,02 MPa |
| |
Werkdruk van de apparatuur:0.55-0.6MPa |
| |
Piekverbruik: 200 l/min |
| |
Filternauwkeurigheid: 0,01 μm/99,5% zuivere, olievrije perslucht |
|
Koelwater
|
Druk:0.2-0.3MPa |
| |
Piekverbruik:20,0 l/min |
| |
Temperatuur: 17 °C ± 2 °C (Naar aanleiding van de vereiste vermogensregeling van het verwerkingsmateriaal, hoe groter het vermogen, hoe lager de temperatuur) |
| Snijd water |
Druk:0.2-0.3MPa |
| |
Piekverbruik:60,0 l/min |
| |
Temperatuur:10°C-16°C(Als de watertemperatuur bijzondere eisen stelt, neemt u vooraf contact op met de fabrikant van de apparatuur) |
| Uitlaatgassen |
Totale luchtontlading van de apparatuur:1.5 m3/min |
| |
Luchtsnelheid van de uitlaat van de apparatuur: > 17 m/s |
| Werktemperatuur van de apparatuur |
23°C±2°C |
| Relatieve luchtvochtigheid |
40%-60%, geen condensatie |
| Plaats van plaatsing van de apparatuur |
Houd het weg van de trillingsbron, de sterke wind, stof, watermist, olie mist apparaat. |
