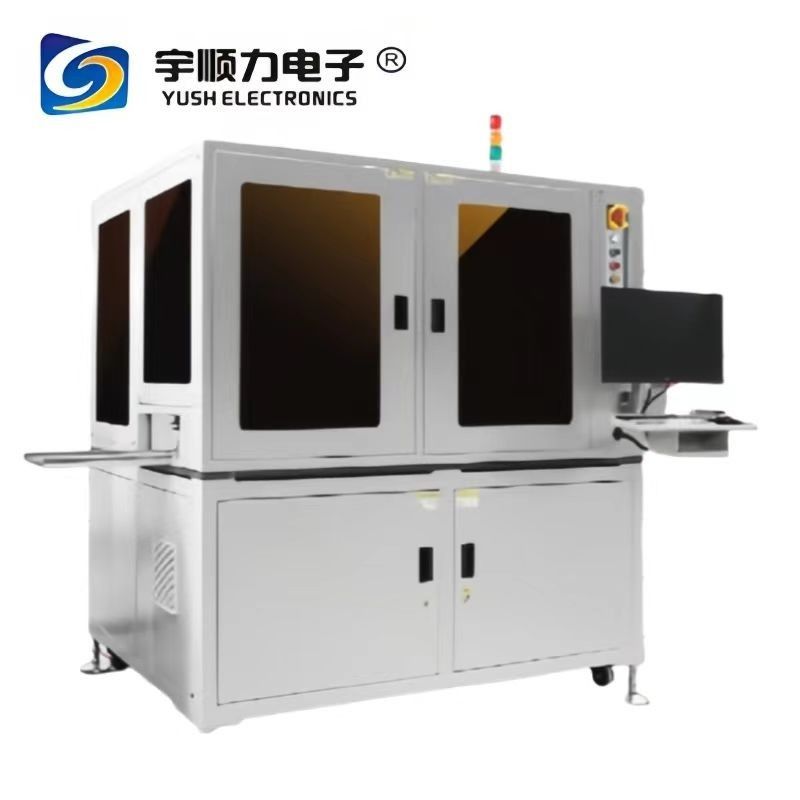

High Speed YSVC-600 (Vierassige precisie PCB Router Depanleing machine

Werkgrootte

Werkgebied

350 x 350 mm (aanpasbare grote afmetingen)

PCB-dikte

0.3 tot en met 3,5 mm

Merken van hardware

Methoden voor afvalinzameling

Stofverzameldoos

Methode voor het opvangen van stof

Bovenste of onderste vacuüm

Verzameling van stof

Hoogste vacuüm 2HP-3HP/laagste vacuüm

parameters van de doos

3HP-5HP

Brand van de sensorschakelaar

Panasonic

Servomotormerk

Panasonic

Elektrostatische ionen windpistool merk

Zuid-Korea

Gidsmerk

Taiwanse PMI

Schroefmerk

Taiwan TBI slijpkwaliteit

CCD-camera merk

Duitsland BASLER

Spindelmerk

Japan NAKANISHI

Computerhostmerk

ASUS merk host

Gewicht van de machine

840 kg

Veiligheidsrooster

Zuid-Korea

Elektrisch

Stroomvoorziening

AC220/380V50/60HZ driefasig

Gecomprimeerde lucht

0.4-0.6 MPA (met filter)

Werken

Chinees/Engels Facultatief

Systemen

Softwarebesturingsmethode

PC+ Beheersing van industriële besturingssystemen

Programmeringsmethoden

Computerprogrammering, AOI-scan- en bewerkingsprogramma's sneller en nauwkeuriger

Waarschuwingslicht

Drie-kleurig geluids- en lichtalarm (normaal werk, wachten op de test, storingalarm)

Met storingalarm: instabiliteit van de luchtdruk, blokkering, botsing

Veilige productie

Productie in bestelmodus, wachtwoordbescherming op vier niveaus (automatische, handmatige, sensorbescherming, enz.)

Technische parameters

Statistische functie

Zowel links als rechts bord met statistiekenfunctie

Functie voor informatiebeheer

Ondersteunt MES-informatiesysteem voor naadloze verbinding van apparatuur en informatiebeheer, Open Ethernet-interface en ondersteunt TCP/IP-netwerkcommunicatieprotocol,en noodzakelijke software en programma'sOpen de BAR-CODE functiepoort.

X.Y, Z-as aandrijving

Servomotor + schroef, geleidingsrail

Werktafel-in- en uitvoermethoden

Servomotor + schroef, geleidingsrail

Snijproductenvereisten

Linke en rechter werktafels kunnen verschillende producten tegelijkertijd scheiden

Verplichtingen inzake snijhoogte

Linke en rechter werktafels kunnen verschillende hoogten en producten tegelijkertijd scheiden

Identificatievereisten van MARK-punten

MARK-punten van verschillende vormen kunnen worden geïdentificeerd en MARK-punten kunnen vrij worden ingesteld voor elke divisie.

LED-openingseisen

De helderheid van het LED-diafragma kan in software worden ingesteld

Camera

Software-gecontroleerde camera beweegt omhoog en omlaag

PCB-positionerings- en aanpassingsmethoden

Universele armaturen, positioneringspin, gereedschaps armaturen

De diameter van het freesapparaat

0.8-3.0 mm

Beheer van freesmachines

De software kan automatisch de hoogte aanpassen volgens de dikte van het PCB-bord en de taaiheid lengte van de cutter om de levensduur van de cutter en standaard gereedschap detectie te verlengen.

MES-docking

Open MES-dockingpoortfunctie

Barcode scannen

Open Barcode Scan Port Functie

Snij snelheid

0-100mm/S instelbaar per seconde

Werktafel

twee werktafels

Snijfunctie

Kan recht, gebogen, L- of U-vormig snijden

Problemen met schieten

Software kan storingpunten detecteren, I/O-poortdetectie mogelijkheden hebben en gedetailleerde waarschuwingen hebben

Diensten

Onze naverkooppunten zijn Suzhou, Dongguan, de Verenigde Staten, Brazilië, Groot-Brittannië, Frankrijk en Turkije.

Werkbank

Model

Specificaties

Werkgrootte

Machinaal formaat W.D.H.

Nettogewicht

Dubbele tafels

YSVC-600-AS

Standaardtype

350 x 350 mm

1382*1056*1500 mm

840 kg

Dubbele tafels

YSVC-600AW

Verruimd

500*500 mm

1682*1356*1500 mm

940 kg
