                                                                                                                                                                                                                                                                                                                                                                                SMT Productie Solder Paste Stencil Machine, Volledig automatische pcb soldeerpastaprinter, elektrische printmachines voor het solderen van pcb's


Stroombron:	AC:220 ± 10%,50/60Hz 2,2 kW	Luchtdruk:	4 tot en met 6 kgf/cm2
Luchtverbruik:	5 l/min	Werktemperatuur:	-20℃~+45℃
Werkomgevingsvochtigheid:	30% tot 60%	Machinedimensie ((zonder torenlicht):	1460 mm
MachineLength:	1150 mm	Machinebreedte:	1380 mm
Gewicht van de machine:	Ongeveer 900 kg.	Verplichtingen voor de draagkracht van de apparatuur:	650 kg/m

Stroombron:	AC:220 ± 10%,50/60Hz 2,2 kW
Luchtdruk:	4 tot en met 6 kgf/cm2
Luchtverbruik:	5 l/min
Werktemperatuur:	-20℃~+45℃
Werkomgevingsvochtigheid:	30% tot 60%
Machinedimensie ((zonder torenlicht):	1460 mm
MachineLength:	1150 mm
Machinebreedte:	1380 mm
Gewicht van de machine:	Ongeveer 900 kg.
Verplichtingen voor de draagkracht van de apparatuur:	650 kg/m

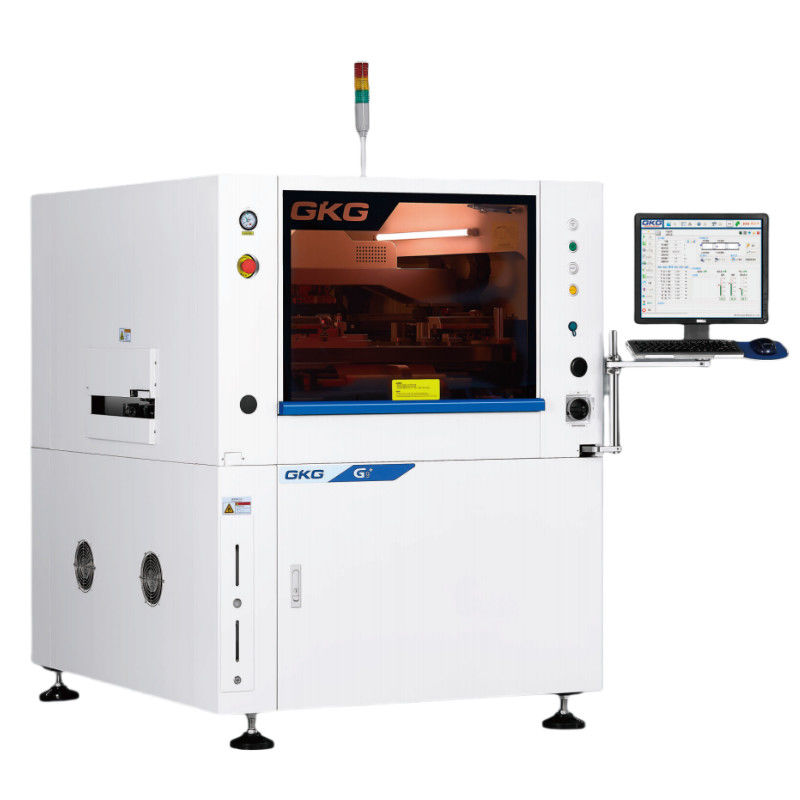

Volledig automatische SMT-productie soldeerpasta stencil machine elektrisch

Machineprestaties
Herhalingspositie nauwkeurigheid	± 12,5um@6o CPK≥2.0
Afdruknauwkeurigheid	±22um@6o CPK≥2.0
NCP-CT ((Behalve schoonmaken en drukken)	7s
HCP-CT ((Behalve schoonmaken en drukken)	18 stuks per stuk
Proces CT	Vier minuten.
CT-transfer	2 minuten.
Substraat verwerking parometer
Maximale grootte van het bord	400340 mm Scalable:530340mm (optie)
Minimale grootte van het bord	50 x 50 mm
Dikte van het bord	0.4~6 mm
Camera Mechanisch bereik	528*340 mm
Maximaal gewicht van het plank	4 kg
Afstand van de bordrand	2.5 mm
Hoogte van het bord	15 mm
Transportsnelheid	900 ± 40 mm
(Maximaal) Vervoerssnelheid	Segmenteerde besturing, maximaal 1500 mm/s
Vervoerrichting	Eén fase
Vervoerrichting	Links naar rechts
	Van rechts naar links
	In en uit hetzelfde
Ondersteuningssysteem	Magnetische pin
	Ondersteuningsblok
	Handmatige tabel omhoog naar beneden
Internatiekamp	Handmatig bovenklemmen
Internatiekamp	Zijdelingse klemmen

Drukwerk Parameters
Afdruksnelheid	10~200 mm/sec
Drukdruk	0.5 tot 10 kg
Afdrukmodus	Eén/twee keer
Voor de toepassing van deze verordening geldt:	Rubber/Squeegee Blade (hoek 45/55/60)
Afsnijden	0~20 mm
Snap-snelheid	0~20 mm/sec
De grootte van het sjabloon	470370mm~737737mm ((dikte:20-40mm)
Positiemodus van het stalen gaas	Automatische positionering in de Y-richting
Reiniging Parameters
Reinigingssysteem	Droog, nat en vacuüm drie modi.
Hoge snelheid reiniging	Geïntegreerde & weefschoonmaak
Reinigingssysteem	Type zijdelingse bespuiting
Schoonmaakstrek	Automatische productie
Reinigingspositie	Schoonmaak van de post
Reinigingssnelheid	10-200 mm/sec
Consumptie van reinigingsvloeistof	Automatisch en handmatig verstelbaar
Reinigingsverbruik	Automatisch en handmatig verstelbaar
Visie Parameters
CCD FOV	10*8 mm
Type camera	130 duizend CCD digitale camera
Camera systeem	Vergrendeling optische structuur
Camera Cyde tijd	150 ms
Soorten vertrouwensmerken	Standaard fiduciële merktekenvorm
	Rond, vierkant, diamant, kruis.
	Pad en profiel
Grootte van het merkteken	0.3-6 mm
Merknummer	Maximaal: 4 stuks
Blijf uit de buurt.	Maximaal: 1 stuks
