Volledig automatische pcb soldeerpastaprinter
, Tintplatering Pcb soldeerpasteprinter
, Snel soldeerprinter voor pcb

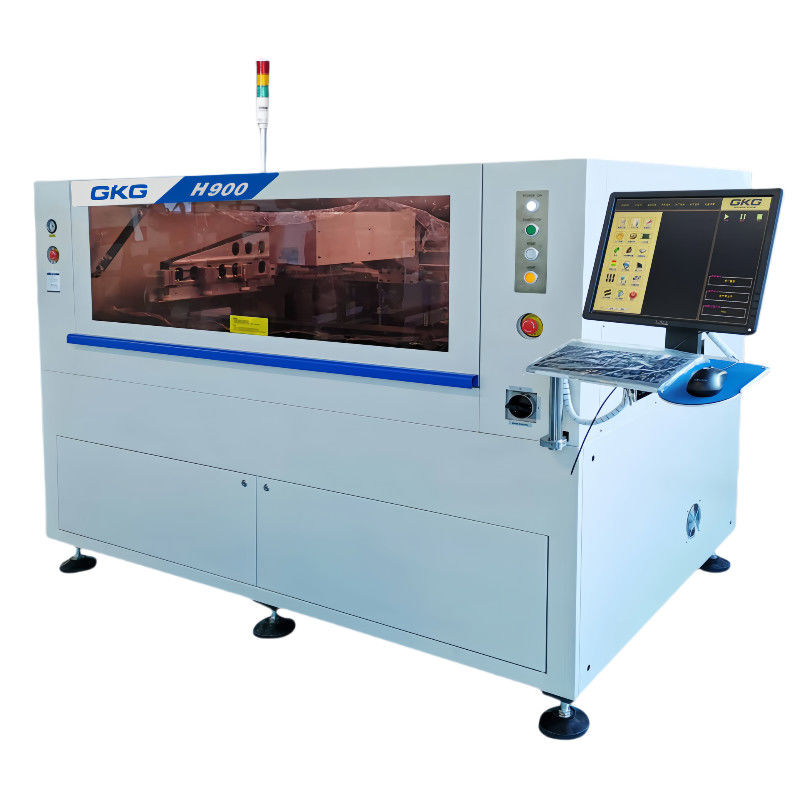

Vaste volledig automatische PCB-soldeer-pasta-printer voor tinplatering
Volledig automatische soldeerpasta-printer
Specificaties
| Machinale prestaties |
| Herhalingspositie nauwkeurigheid |
± 0,015 mm |
| Afdruknauwkeurigheid |
± 0,03 mm |
| Op basis van het CTQ-testsysteem van een derde partij (CTQ) |
| Cyclustijd |
< 15 sec |
| Parameter van de machine |
| Stroombron |
AC:220 ± 10%,50/60Hz 3KW |
| Luchtdruk |
4 tot en met 6 kgf/cm2 |
| Luchtverbruik |
Ongeveer 5 l/min |
| Werktemperatuur |
-20°C~+45°C |
| Vochtigheid van de werkomgeving |
30% tot 60% |
| Machinedimensie ((zonder torenlicht) |
1509 ((H) mm |
| Maschinenlengte |
1970 ((L) mm |
| Masjienbreedte |
1210 ((W) mm |
| Approximatie van het gewicht van de machine |
Ongeveer 1500 kg. |
| Verwerking van substraat |
| Maximale grootte van het bord |
900 x 350 mm |
| Minimale grootte van het bord |
80 x 50 mm |
| Dikte van het bord |
0.8~6 mm |
| Maximaal gewicht van het plank |
10 kg |
| Afstand van de bordrand |
3.5 mm |
| Hoogte van het bord |
15 mm |
| Transporthoogte |
900 ± 40 mm |
| Transportsnelheid |
1500 mm/s (max.) |
| Vervoerrichting |
Eén fase |
1.Dimensieschema van de apparatuur
Grootte van de apparatuur:1970*1210*1509 mm
Beeld- en optisch systeem
Met behulp van een uniform ringlicht en een hoog helderheidscoaxiale licht, met een promissie helderheidsregeling functie, dan kunnen alle soorten van Mark punten goed worden herkend (inclusief de robuuste Mark punten),van toepassing op tinplateringMet GKG gepatenteerd wiskundig model, in staat om hoge nauwkeurigheid te garanderen
Elektrisch besturingssysteem
Veilige en nette verdeling van het elektrische circuit en het gascircuit Het elektrische circuit en het gaspad zijn verticaal geplaatst aan beide zijden en aan de achterkant van de machine, wat gemakkelijk te controleren en te repareren is.
Chinese/Engelse bedieningsinterface
De machine heeft een windowsXP/win7 besturingsinterface met GKG-gebruikersvriendelijke software.Menu/operatiedagboek/afvalregister/afvaldiagnose/foutanalyse/lichtalarm enz.
2D-inspectie- en analyse-systeem voor de kwaliteit van de soldeerpasta
Het 2D-systeem detecteert onmiddellijk afwijkingen in de afzetting van soldeerpasta, zoals afwijking, gebrek aan pasta, miss paste, pastaverbinding, enz., en garandeert de printkwaliteit.
Verstelbare stappenmotor - programmeerbare & zwevende printkoppen
Uniek lang platform en vast spoor ontwerp, om stabiele ondersteuning PCB.Short squeegee horizontale druk, druk stabiliteit, bespaar soldeerpasta te garanderen.
