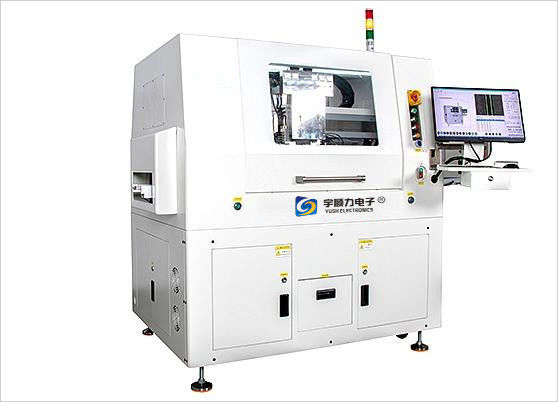

7 assen online pcb-routermachine YSL-880AT met AC-servomotor

Een.Basisparameterspecificaties:

1. Werkbereik van onderplaat: 300 mm x 350 mm

2. XYZ-aandrijfmodus: ac-servomotor;

3. Aantal bewegingsassen: 7 assen

4. Programma-leermodus: kleur ccd-beeld intuïtieve leerinvoer;

5. Bedieningsinterface: win7-vensterbedieningsinterface:

6. Bovenste zuigkracht: 2 pk, onderste stofafscheider vermogen: 3 pk (optie 5 pk)

7. Snijspindel sycotec (Duitsland): max80000rpm (automatische gereedschapswisseling)

8. XY ac servosnelheid: 0-1000 mm/sec;;

9.Z ac servosnelheid: 0-800 mm/sec

10. XY-herhalingsnauwkeurigheid: ± 0,01 mm

11. Snijnauwkeurigheid: ± 0,02 mm

12. Ccd-camerakalibratienauwkeurigheid: ± 0,01 mm

13. Plaatspanningswaarde: 300uε hieronder

14. Gereedschapsdiameter: 0,8-2,3 mm

15. Snijdikte printplaat: 0,2 mm - 6,0 mm

16. Hoofdmotor en stof verzamelen mechanische en elektrische druk: 220v 1φ en 3φ

17. Stroomverbruik: 3.5kva

18. Statisch eliminatiepistool

19. Visiesysteem: digitale camera met hoge resolutie

20. Aandrijfmotor: AC borstelloze servomotor;

21. Mechanische ophaal- en losarm: antistatisch vacuümzuigmondstuk

22. Voedingsmodus: vervoer per spoor

23. Lossmodus: bandtransport of voertuigoutput of railtransport;

24. Belastingverschuivingsmodus: vacuümzuigmond adsorptiebelasting verschuiven;

25. Stroomrichting: links → rechts

26. Programmaback-up: usb-interface

27. Besturingsmodus: speciale controller

28 Afmetingen stofopvangkast: 640 mm × 785 mm × 1760 mm (d × b × h)

29. Machinegrootte: 2014 mm × 1230 mm × 1650 mm (d × b × h)

30. Gewicht hoofdmotor + stofafscheider: 1000 kg

Twee.Inleiding tot apparaatconfiguratie

1.Claw typeplaat die structuur neemt:

Het product wordt op de plaat geklemd en op het verwerkingsplatform geplaatst.Nadat de bewerking is voltooid, wordt het klem- en plaatsingsspoor van de plaatbevestiging opnieuw genomen en stroomt het in het volgende proces.

2.Special product split-plate armatuur in de baan manier;

3.Speciale ontlading van het malspoor met gespleten plaat;

Nadat het snijden van het product is voltooid door de online automatische plaatsplitser, neemt de materiaalklemklauw de hele productmal en plaatst de afvoerbaan om het volgende productieproces te transporteren.

4. Automatische gereedschapswisselmodus:

a.Adopteer automatische gereedschapswisselspindel geïmporteerd uit Duitsland.Bespaar tijd, realiseer automatisering, verminder menselijke factoren, hoge precisie, sterke stabiliteit!

b.Ingebouwde vijf groepen freesbibliotheek, eenvoudig om de frees automatisch te vervangen, om te voldoen aan de behoeften van plaatverwerking.

5. Vacuümzuigplaat die structuur neemt;

a.Opname- en losinrichting: automatisch laden en lossen (modulaire vacuümzuigklauw, vacuümapparaat, onafhankelijk regelbaar)

b.Transmissiestructuur: X2-as beweegt Z2, Z3-as absorbeert, AC-servomotorbedieningen.

c.Bordsnelheid: 0-1000 mm/sec (instelbaar)

6. Speciale ontlaadmodus voor productmallen:

Vacuümzuigervoedingsas om het product eenmalige vacuümzuiging te snijden, plaats de speciale productbevestiging om het volgende productieproces te transporteren.
