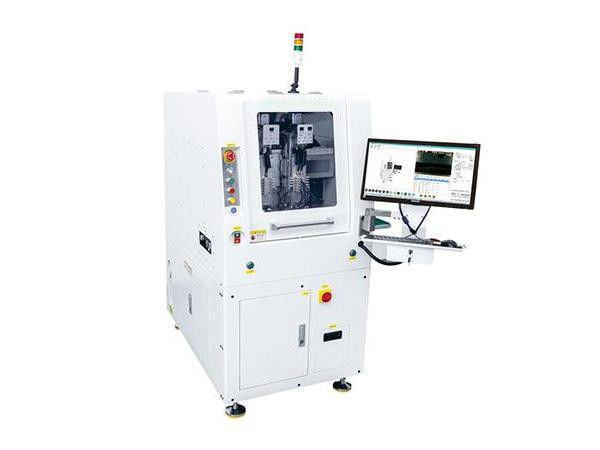

Miniaturisatie Online PCB-routermachine Ysl-180m Bovenste vacuümvermogen 2HP

Technische specificaties:

1. Werkbereik van onderplaat: 180 mm x 180 mm

2.XYZ-aandrijfmodus: AC-servomotor;

3. Aantal bewegingsassen: 7 assen

4. Programma-leermodus: kleur CCD-beeld intuïtieve leerinvoer;

5. Bedieningsinterface: WIN7-vensterbedieningsinterface:

6. Bovenste vacuümvermogen: 2HP, onderste stofafscheidervermogen: 3HP (optie 5HP)

7. Snijspindel Sycotec (Duitsland): MAX80000rpm (automatische gereedschapswisseling)

8.XY AC Servo-snelheid: 0-1000 mm/sec;

9.Z AC Servo-snelheid: 0-800 mm/sec

10.XY herhalingsnauwkeurigheid: ± 0,01 mm

11. Snijnauwkeurigheid: ± 0,08 mm

12. CCD camera kalibratie nauwkeurigheid: ± 0,02 mm

13. Plaatspanningswaarde: 300uε hieronder

14. Gereedschapsdiameter: 0,8-2,3 mm

15. Snijdikte printplaat: 0,2 mm - 6,0 mm

16. Hoofdmotor en stof verzamelen mechanische en elektrische druk: 220V 1φ en 3φ

17. Stroomverbruik: 3.5KVA

18. Statisch eliminatiepistool

19. Visiesysteem: digitale camera met hoge resolutie

20. Aandrijfmotor: AC borstelloze servomotor;

21. Mechanische ophaal- en losarm: antistatisch vacuümzuigmondstuk

22. Voedingsmodus: vervoer per spoor

23. Lossmodus: bandtransport of voertuigoutput of railtransport;

24. Belastingverschuivingsmodus: vacuümzuigmond adsorptiebelasting verschuiven;

25. Stroomrichting: links → rechts

26. Programmaback-up: USB-interface

27. Besturingsmodus: speciale controller

28 Afmetingen stofopvangkast: 640 mm × 785 mm × 1760 mm (D × B × H)

29. Machinegrootte: 1340 mm × 800 mm × 1528 mm (D × B × H)

30. Gewicht hoofdmotor + stofafscheider: 1000 KG

Apparaat configuratie

Een.Klauwtypeplaat die structuur neemt:

1. Klem en plaats de product-splitplaatbevestiging op de split-plaat van het verwerkingsplatform.Nadat de verwerking is voltooid, klemt en plaatst u de gesplitste plaatbevestiging op het plaatsingsspoor en stroomt u naar de volgende procedure.

Two.Special product split-plate armatuur in de baan manier;

Three.Special product split-plate jig track lossing:

1. Nadat het product is gesneden, neemt de materiaalklemklauw de hele productmal en plaatst de afvoerbaan om het volgende productieproces te transporteren.

Vier.Automatische gereedschapswisselmodus

1. De geminiaturiseerde online raadssplitser keurt de automatische spindel van de hulpmiddelverandering goed die uit Duitsland wordt ingevoerd.Bespaar tijd, realiseer automatisering, verminder menselijke factoren, hoge precisie, sterke stabiliteit!

2. Ingebouwde vier groepen freesbibliotheek, eenvoudig om de frees automatisch te vervangen, om aan de behoeften van plaatverwerking te voldoen.

Five.Vacuümzuigplaat met structuur:

1. Apparaat nemen en plaatsen: automatisch laden en lossen (modulaire vacuümzuigklauw, vacuümapparaat, kan onafhankelijk worden bediend)

2. Transmissiestructuur: X2-as beweegt Z2, Z3-as absorbeert, AC-servomotorbesturing.

3. Boordsnelheid: 0-1000 mm/sec (instelbaar)

Zes.Speciale ontlaadmodus voor productband

1. De toevoerschacht van de vacuümzuiger neemt het gesneden product door eenmalige vacuümzuiging, plaatst de speciale productbevestiging en transporteert het naar het volgende productieproces.
