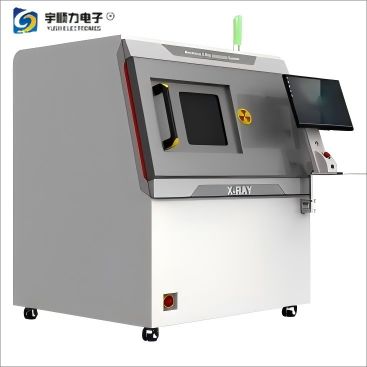

Name: High Efficiency X-Ray Solution YS-X6600,Microfocus X-Ray Inspection System fabrikant
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X6600
Price: 38650 USD
Availability: InStock

Productdetails

Plaats van herkomst: Guangdong

Merknaam: YUSH

Modelnummer: YS-X6600

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Prijs: USD38650

Levertijd: 20 werkdagen

Betalingscondities: L/C, D/A, D/P, T/T, Western Union

Levering vermogen: 100

Vind de beste prijs

Productdetails

Productbeschrijving

Markeren:

Gewicht:	1170kg	Model:	YS-X6600
Standaard Afmeting:	540 mm*450 mm	Totaal vermogen:	1700w

Gewicht:	1170kg
Model:	YS-X6600
Standaard Afmeting:	540 mm*450 mm
Totaal vermogen:	1700w

High Efficiency X-Ray Solution YS-X6600,Microfocus X-Ray Inspection System fabrikant

1. Toepassing

1: Halfgeleider	2: Automotive elektronica	3: PCB’A	4: LED
5: BGA/QFN inspectie	6: Aluminium spuitgieten	7: Vorm	8: Elektrische en mechanische componenten
9: Biologische landbouwzaden	10: Luchtvaartcomponent	11: Wielnaaf	12: Draad/USB/Plug

2. Functies en kenmerken

Functie	Voordelen
Röntgenbuis en detector kunnen bewegen langs de Z-richting,Snelheid van de tafelbeweging langs de X-Y-richting kan worden aangepast.	Groter effectief detectiebereik, waardoor de vergroting en de detectie-efficiëntie van het product worden verbeterd.
High-definition digitale flat panel detector. MaxSchuine hoekis 60°, monsters kunnen worden waargenomen vanuit een uniek perspectief.	Gemakkelijk om de zijdefecten van het product te identificeren en detectie zonder dode hoeken te bereiken.
Lange levensduurRöntgenbuis, onderhoudsvrij voor de levensduur.	Gebruik de beste Japanse Hamamatsu röntgenbron ter wereld
Fouten kleiner dan 2,5μm kunnen worden gedetecteerd. Hoge detectie herhalingsnauwkeurigheid.	Gemakkelijk om de buiging en breuk van de gouddraad van de halfgeleiderverpakking te onderscheiden.
Krachtige CNC-meetfunctie, kan automatisch testen, testprogramma kan worden bewerkt.	Geschikt voor grootschalige inspectie en verbetering van de detectie-efficiëntie.
Grote inspectieruimte, kan diverse grote monsters plaatsen. De tafel kan 10 kg items dragen.	Grote tafel voor grote industriële besturingskaarten, ultra-lange LED-strips en elektronische producten voor verschillende gebieden
Grote navigatieweergave, de tafel beweegt naar waar u met de muis klikt.	Zeer eenvoudig te bedienen, snel itemdefecten vinden en de detectie-efficiëntie verbeteren

3. Hardware technische parameters

Buis type	Verzegelde microfocus röntgenbuis
Buisspanning	Buisspanning
Buisstroom	10-200uA(software beperkt tot 89uA)
Focus spot grootte	5-15μm
Koelmethode	Convectiekoeling
Detectortype	HD digitale flat panel detector (FPD)
Beeldvormingsgebied	130mm*130mm
Pixelmatrix	1536*1536 pixels
Schuine hoek	0-60°
Herhaalde testnauwkeurigheid	3μm
Software inspectiesnelheid	3.0s/punt (exclusief laad- en lostijd)
Standaard formaat	540mm*450mm
Effectief inspectiegebied	500mm×420mm
Draagvermogen	≤5Kg
Besturingsplatform	Muis, toetsenbord, 2 bedieningsmodi
Binnenste loodplaat	5 mm dikke loodplaat (isoleert straling)
Afmetingen	1245mm(L) * 1230mm(B) * 1900mm(H)
Gewicht	1170Kg
Voeding	AC 110-220V(+10%)(internationale algemene voeding)

4. Software technische parameters

BGA kortsluiting	Vooringestelde NG-afbeeldingen, software contrasteert en herkent automatisch
BGA valse soldeer	Vooringestelde NG-afbeeldingen, software contrasteert en herkent automatisch
Gebiedsmeting	Vooringestelde gebiedsgroottestandaard, NG-productpromptfunctie.
Grootte meting	Afstand, gouden lijn kromming, helling, hoek, etc.
Automatische positionering	Stroom op tafel auto nul functie, systeem reset
Besturingsmodus	CNC Automatische besturing, handmatige besturing toetsenbord, muis, 3 modi zijn optioneel.

5. Tafelbesturing

1. Snelheid van de tafel kan worden aangepast met de spatiebalk: lage, normale en hoge snelheid.

2. X, Y, Z drie-assige beweging en schuine hoek worden bestuurd door het toetsenbord.

3. Grote navigatorweergave, duidelijke navigatieafbeelding, de tafel beweegt naar waar u met de muis klikt.

6. CNC-programmering

1. Klik eenvoudig met de muis en u kunt programma's schrijven.

2. Objecttafel beweegt langs X, Y richting voor positionering; Röntgenbuis en detector bewegen langs Z richting voor positionering.

3. Spanning en stroom ingesteld door software.

4. Beeldinstellingen: helderheid, contrast, automatische versterking en belichting

5. Gebruikers kunnen de pauzetijd voor programma conversie wijzigen.

6. Anti-botsingssysteem kan de kanteling en observatie van de werkstukken maximaliseren.

7. Automatische analyse op diameter, verhouding van holte, oppervlakte en rondheid van BGA.

7. Röntgenwerkingsprincipe
