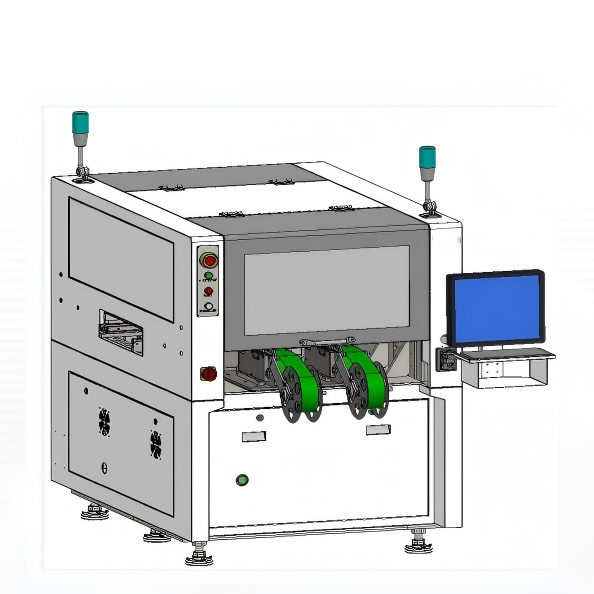

Hoge efficiëntie, hoge precisie, volledig automatische etiketteringsmachine voor SMT-lijnen

Productieapparatuur - Uitstekende architectuur)

1. Frame: Zeer nauwkeurig en stabiel geïntegreerd frame om stabiliteit te garanderen voor snelle montage.

2. Elektrische kast: Veilig en handig lade-ontwerp, in vergelijking met de ingebouwde elektronische besturingsstructuur is deze gemakkelijker te onderhouden en schoon te maken. Visueel ontwerp van elektronische besturingscomponenten van de apparatuur is gemakkelijk te beheren door onderhoudspersoneel, elimineert tijdig elektronische besturingsrisico's, verbetert de veiligheid van de machine en verlengt de levensduur.

3. De apparatuur maakt gebruik van een stille vacuümpomp met weinig ruis en een stabiele negatieve drukbron. Het luchtverbruik van onze apparatuur is slechts 1L/min, wat veel minder is dan bij andere machines die een vacuümgenerator gebruiken (luchtverbruik is meer dan 100L/min), en bespaart het luchtverbruik voor klanten op de productielocatie. Als het gasverbruik te groot is, wordt de belasting van de luchtcompressor in de fabriek verhoogd, en als het ernstig is, wordt de druk van de productielijn onstabiel en wordt de productie beïnvloed.

4. Balk: Natuurlijk marmer materiaal, na slijpbewerking kan de rechtlijnigheidsfout van de geleiderailmontage van de apparatuur binnen 5 micron worden gehouden, om te voldoen aan de hoge precisie-eisen, de langdurige werking en niet gemakkelijk te vervormen.

T2Parameter

T2DParameter

Productseries

Montagekop

Feeder

De meest professionele typen en modellen feeders in de industrie kunnen compatibel zijn met vrijwel alle materiaaleisen van 1-350 mm in de montage-industrie.

Transportwijze

Meerdere transportoplossingen kunnen flexibel de transportbehoeften van verschillende producten ondersteunen.

Voedingsplatform

Biedt flexibele en betrouwbare oplossingen voor materialen die niet in spoelen kunnen worden gemaakt.

Aangepast product

De apparatuur kan worden aangepast aan de werkelijke eisen van de klant om te voldoen aan de steeds veranderende

behoeften van klanten, zoals:

1.Tray plate feeding

2.Automatische laad- en losmachine

3.Materiaaltoevoer

4.Transportband

5.Platformtransportband

6.Flip plate en andere speciale eisen

Zuigmond

Een verscheidenheid aan mondstukoplossingen is compatibel met de montage-eisen van verschillende producten in de industrie.

Kwaliteitsborging

Laser interferometer:De bewegingsnauwkeurigheid van elke apparatuur wordt getest en gecompenseerd door de Britse RENISHAW laserinterferometer om ervoor te zorgen dat de montagenauwkeurigheid ±0,05 mm kan bereiken.

De RENISHAW laserinterferometer heeft een precisie-resolutie van 0,0001 mm.

Kwadratisch element:De bewegingsnauwkeurigheid van elke apparatuur wordt na debugging getest en berekend CPK door kwadratisch element om de montagenauwkeurigheid te garanderen.

De precisie-resolutie van het kwadratische element is 0,001 mm.

Kwaliteitsborging

Nadat de apparatuur is geïnstalleerd, worden laserinterferometer, kwadratisch element en andere instrumenten gebruikt voor nauwkeurigheidsdetectie en -correctie, en vervolgens worden een 72-uurs verouderingstest en een daadwerkelijke productietest uitgevoerd. Pas nadat alle tests aan de eisen voldoen, kan de apparatuur worden geleverd.

Toepassing

Mobiele telefoon applicatie
