Loodvrije reflowoven Yush-Tech 1020 Voor SMT productielijn

Productdetails

Plaats van herkomst: Jiangsu

Merknaam: YUSH

Certificering: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Modelnummer: Yush-tech 1020

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1SET

Prijs: USD20000

Verpakking Details: houten kast

Levertijd: 5-7 dagen

Betalingscondities: L/C, D/P, T/T

Levering vermogen: 100 sets

Vind de beste prijs
Markeren:
Totaal vermogen:
42W
Normaal stroomverbruik:
8-10kw
Warmtetijd:
20mins
Temperatuurinstellingen:
Van kamertemperatuur tot 300°C
Conveyor spped:
0-2000mm/min
Stroomvoorziening:
5 lijn 3 fase 380V 50/60HZ
Totaal vermogen:
42W
Normaal stroomverbruik:
8-10kw
Warmtetijd:
20mins
Temperatuurinstellingen:
Van kamertemperatuur tot 300°C
Conveyor spped:
0-2000mm/min
Stroomvoorziening:
5 lijn 3 fase 380V 50/60HZ
Loodvrije reflowoven Yush-Tech 1020 Voor SMT productielijn

Loodvrij RuitstroomovenYush-tech 1020

Specificatie:



Model

Yush-tech 1020

Verwarmingssysteem

Aantal verwarmingszones

Opwaartse 10/ onderste 10

Aantal koelzones

2 ((boven + beneden))

Lange verwarmingszones

3890 mm

Verwarmingsstand

Warme lucht

Koelstand

Geforceerde luchtkoeling

Uitlaatvolume

10 m3/min * 2 uitlaatgassen



Transportbanden





Max. breedte van PCB





400 mm



Breedte van de mesgordel

500 mm

Vervoerrichting

L→R(optie: R→L)

Netto-hoogte van de transmissie

900 ± 20 mm

Transmissie type

met een gewicht van niet meer dan 50 kg

Bereik van de spoorbreedte

400 mm

Versnelling van het transportband

0-2000 mm/min

Automatische/handmatige smeermethode

Standaard

Vaste spoorzijde

Voorrail vast ((optie: achterrail vast)

Hoogwaardige componenten

Boven en beneden 25 mm

Controlesysteem

Stroomvoorziening

5 lijn 3 fase 380V 50/60HZ

Totaal vermogen

42 kW

Normaal stroomverbruik

8 tot 10 kW

Opwarmingstijd

20 minuten.

Temperatuurinstelling

Van kamertemperatuur tot 300°C

Temperatuurcontrolemethode

PID-sluitloopbesturing en SSR-drijving

Precisie van de temperatuurregeling

± 1°C

Temperatuurdeviatie op PCB

± 2°C

Gegevensopslag

Procesgegevens en statusopslag (80 GB)

Plaat van het spuitstuk

Platen van aluminiumlegering

Abnormaal alarm

Abnormale temperatuur (extra hoge/extra lage temperatuur)

Het bord heeft alarm laten vallen.

Torenlicht:

Geel-opwarmend, groen-normaal, rood-abnormaal

Algemeen

Afmeting ((L*W*H)

5800*1320*1490 mm

Gewicht

2100 kg

Kleur

Computergrij

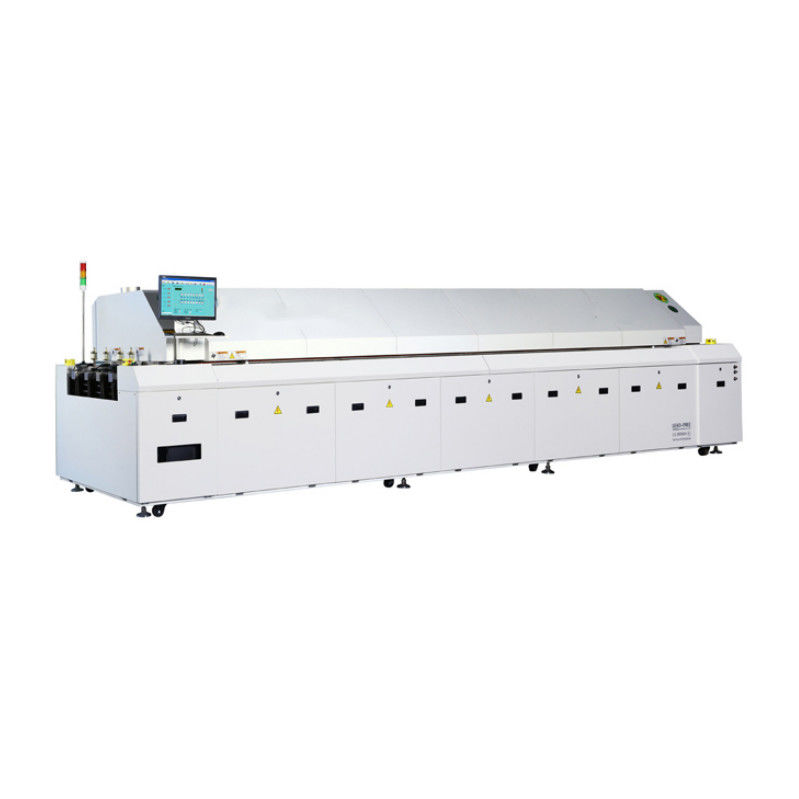

Loodvrije reflowoven Yush-Tech 1020 Voor SMT productielijn 0



Inleiding:

1De merkcomputer en Siemens PLC intelligent besturingssysteem, hoge precisie temperatuurregeling is ± 1-2 °C (als de computer crash ongeval, het kan offline werk te realiseren,de productie niet beïnvloeden) en ervoor te zorgen dat het controlesysteem stabiel en betrouwbaar is;

2. Windows 7 besturingsinterface met een krachtige en eenvoudige werking.

3Om de veiligheid en betrouwbaarheid te waarborgen, kan de cilinderkas automatisch worden opgeheven.

4Het apparaat is uitgerust met een gaasgordel, transport soepel, geen schudden en geen vervorming, die zorgen voor een soepel PCB transport.Synchrone geleidertransmissie mechanisme en automatische SMT machine online verbinding zorgen ervoor dat geleider verstelbare breed nauwkeurigheid en hoge levensduur.

5Automatisch besturingssysteem en automatische smeerketting.

6.Alle verwarming zone controle door computer PID ((boven temperatuur zone en onder temperatuur zone implementatie onafhankelijke temperatuur controle, dat wil zeggen het kan temperatuur gebied warmte te verdelen,om het startvermogen te verminderen)

7Net/keten transmissie via de computer om de gehele gesloten lus controle uit te voeren, die verschillende soorten PCB productie tegelijkertijd kan voldoen.

8- Met fout geluid en licht alarm functie.

9. met lekkagebeschermer, zorgen voor de beveiliging van het personeel en het besturingssysteem.

10.De ingebouwde UPS en automatische vertraging afsluiten systeem garandeert terugkeer lasser in kracht of oververhitting niet beschadigen PCB en de machine.

11De Duitse ERSA, wereldwijd toonaangevende microcirculatieverwarmingsmodus, en het bovenste en onderste onafhankelijke microcirculatie-luchtsysteem, temperatuuruniformiteit en hoge efficiëntie van de thermische compensatie,hoog efficiënte overladen versnelde luchtleiding, de circulatie van de warme lucht aanzienlijk verbeteren, de temperatuur snel opwarmen (ongeveer twintig minuten), thermische compensatie voor een hoge efficiëntie, hogetemperatuur lassen en hoeden;

12. De bovenste en onderste elke temperatuurzone met onafhankelijke temperatuur inductieve sensor, real-time monitoring en compensatie elke temperatuurzone balans;

13. Hebt wachtwoord beheer van het besturingssysteem, om te voorkomen dat de irrelevante personeelswijzigingen aan de procesparameters,Beheer van exploitatieregisters, traceerbaarheid, procesparameters, veranderprocesVoor het opslaan van gebruikers bestaande temperatuur, snelheidsinstelling en instellingen van de temperatuurcurve, en kan worden gebruikt voor alle gegevens en curve print;

14. Geïntegreerd besturingsvenster, computerschakelaar, testcurve, printcurve en gegevensoverdracht zijn eenvoudig te bedienen, gehumaniseerd ontwerp.Uitgerust met een online-testsysteem met drie-kanaals temperatuurcurve, kan op elk gewenst moment lasvoorwerpen controleren op de werkelijke temperatuurcurve (zonder de andere test van de temperatuurcurve);

15. Van internationale technologie snel koelingssysteem, gebruik een vergrootglas type efficiënte snelle koeling, koelsnelheid kan 3,5 ~ 6 °C / sec bereiken, het beheer is zeer handig;De buitenste gedwongen koelapparaat, zorgen voor dat spot kristal effect (optie geselecteerde items, de standaard configuratie voor gedwongen natuurlijke lucht koeling).
