de depaneling machine van PCB
, UV-lasersnijmachine voor het verwijderen van panelen
, High Precision Laser Depaneling Machine

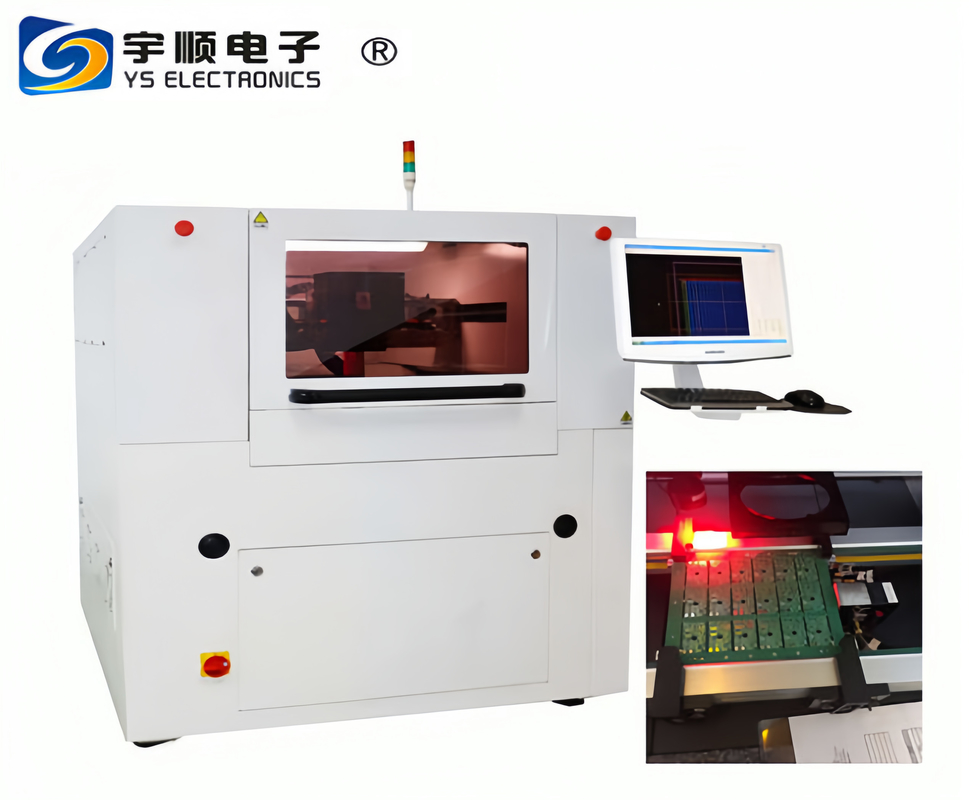

PCB-laserafbouwmachine UV-lasersnijmachine
YSV-7A Productkenmerken
Na het snijden zijn de randen netjes en glad;
Er mogen geen scheuren ontstaan, er zullen geen stof- of deeltjesresten zijn;
Hoogteprecisie, met name voor het snijden van kleine bogen en andere fijne bewerkingen;
Effectief verminderen van het verval van de gietvorming
Een samengesteld werkstuk met een verscheidenheid aan materialen en een combinatie van verschillende diktes kan één keer worden gesneden
De laserkop kan automatisch de hoogte aanpassen, gemakkelijk te hanteren dubbelzijdig oppervlak gemonteerd FPC.
Met de Perfect CAM-interface ondersteunt het de mainstream van het boor- en freesbestandsformaat;
De man-machine-interface is vriendelijk; het optische pad is verzegeld, en het heeft ook een stabiele en betrouwbare integratie van compacte structuur; met modulair elektronisch besturingssysteem is het gemakkelijk te onderhouden.
Gebruikt bij de procesie van de zachte en harde combinatie board (R-F PCBA), met inbegrip van de FPC zachte board, zachte en harde combinatie board,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van het onderzoek..
Kan worden geïntegreerd met de productielijn: portierstructuur en vluchtoptisch ontwerp, gemakkelijk acc
de productielijn, overeenkomstig de productiebehoeften, voorzien van speciale
In de eerste plaats is het mogelijk om de productie volledig te automatiseren door middel van de in- en uitlaad- en INLINE-systemen.
nverhoging van de productie-efficiëntie, is ontworpen voor FPC- en PCB-verwerking.
Toepassing van de lasermachine voor het snijden van UV-PCB's
• Gebruikt bij het snijden van een verscheidenheid aan flexibele circuit board materialen en cover film, schone en vrije carbonisering;snijden van stijf materiaal Met hoge kwaliteit, hoge snelheid, de dikte van maximaal 1 mm (0,04 ").
• Doordat het UV-licht in plaats van te smelten ontbindt en verdampt, blijven na de verwerking bijna geen scheuren over.
• Het thermische effect is gering, geen stratificatie, maar na het snijden wordt de
• Het thermische effect is klein, er is geen stratificatie, maar na het snijden is de snijrand nauwkeurig en glad en is de zijkant steil.
van substraatmaterialen, zoals silicium, keramiek, glas, enz.;
• Verscheidene functionele folie van precieze etseringsvorming.
• Efficiënt en snel FPC/PCB snijden, booren en het dekken van het raam, snijden van vingerafdrukken identificatie chip, TF geheugenkaart sub-board, mobiele
toepassingen voor het snijden van telefooncameramodules
| Basisspecificaties en technische parameters |
| Specificatie/model |
YSV-7A |
| Laserkop |
SP (VS) |
| lasertype |
UV-straling |
| Lasergolflengte |
355 nm lichtgolf UV laser |
| Maximaal vermogen |
10W /15w/17W |
| Herhalingsfrequentie |
1-250 kHz |
| Precisie van de werktafelpositie |
± 0,003 mm |
| Precisie van de herhaling van de werktafel |
± 0,002 mm |
| bereik van de tabel |
500 mm*500 mm |
| CCD-locatieprecisie |
0.005mm |
| Maximaal werkbereik |
460mm*460mm (Larger gebied 620*620mm kan worden aangepast) |
| Grootte van de straalvlek |
0.015 mm ± 0,003 mm |
| Afmeting ((L*W*H) |
1300 mmX1150 mmX1455 mm |
| Gewicht ((kg) |
1500 kg |
Geen enkel contact zal mechanische spanning en vervorming veroorzaken.
Linieuze motorplatform snelheid, hoge precisie, lage slijtage, gemakkelijkonderhoud, lage onderhoudskosten.
Machine kenmerk:
Efficiënt, snel FPC/PCB snijden, booren en het dekken van het raam, snijden van vingerafdrukken, snijden van chips, snijden van TF-geheugenkaart-subbord, snijden van mobiele telefooncamera-modules.
Blokkeren, afbakenen, specificeren blokken of selecteren van het gebied gesneden en rechtstreeks vormen, snijrand netjes afgerond, glad zonder boor, geen overlooplijm.Producten kunnen in een matrix worden gerangschikt voor automatisch snijden met meerdere posities, met name voor fijne, moeilijke, complexe patronen zoals het verschijnen van het snijden.High-precision CCD automatische positionering, scherpstellen, zodat de positionering snel en nauwkeurig, tijdbesparing,hoge efficiëntie, snelle levering.
High-performance laser: het gebruik van internationale merken van vaste UV-lasers, met een goede straalkwaliteit, scherpstellingspunt is klein, gelijkmatige verdeling van het vermogen, thermisch effect is klein,Slitsbreedte is kleinEen hoge snijkwaliteit is de perfecte kwaliteitsgarantie.
Snelle en hoge precisie: hoge precisie, lage drift galvanometer met snel kernloze lineaire motor systeem platform combinatie, snel snijden met behoud van de hoge nauwkeurigheid van de orde van micronen.
Volledig automatisch positioneren: het gebruik van CCD-automatische positionering met hoge precisie, met hoge precisie, zonder menselijke tussenkomst, eenvoudige bediening, om hetzelfde type één-klikmodus te bereiken,de productie-efficiëntie aanzienlijk verbeteren.
Uitlaatgasbehandelingssysteem: het zuigsysteem kan alle uitlaatgassen afsnijden om te elimineren, om de schade aan de bediener en de vervuiling van het milieu te voorkomen.
Hoge mate van automatisering: automatische correctie van de galvanometer, automatische scherpstelling, volledige automatisering,het gebruik van laserverplaatsingssensor automatisch de scherpstelling aan te passen aan de hoogte van de tafel om een snelle uitlijning te bereiken, tijdbesparende gemoedsrust.
Eenvoudig te leren software: onafhankelijk onderzoek en ontwikkeling op basis van de Windows-systeembesturingssoftware, gemakkelijk te bedienen Chinese interface, vriendelijk en mooi, krachtig en divers,gemakkelijk te bedienen.
Kenmerken:
►nauwkeurigheidsklasse: "000" niveau, vlakheid 2um
►Compressievermogen: 245 ~ 254 N / mm2
►Elastische modulus: 1,27 ~ 1,47 N / mm2, hoger dan gietijzer
►Lineaire uitbreidingscoëfficiënt: 4.61×10-6 /°C
►Inwendige dempingscoëfficiënt: 15 keer groter dan staal, goede stijfheid, kan schokken,
►Inwendige dempingscoëfficiënt: 15 keer groter dan staal, goede stijfheid, kan schokken,
schokdemper.
►Strandsterkte: HS70 of hoger, goede slijtvastheid, 5 tot 10 keer hoger dan
gietijzer tot 10 keer hoger dan gietijzer
FPC UV-laser snij-effect diagram
Snijwerking onder microscoop
