Name: UVlaser depaneling Machine voor PCB/FPC/Gedrukte Kringsraad
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Ysv-6A
Price: 1000 USD
Availability: InStock

Productdetails

Plaats van herkomst: Jiangsu

Merknaam: YUSH

Certificering: CE

Modelnummer: Ysv-6A

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1set

Prijs: 1000

Verpakking Details: Houten kist

Betalingscondities: D/P, D/A, L/C, T/T

Levering vermogen: 100/ maand

Vind de beste prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                de depaneling machine van PCB, CNC boormachine


Max. werkplaats:	300 mm x 300 mm x 11 mm	Max. erkenningsgebied:	300 mm x 300 mm
Gegevensinvoerformaten:	Gerber, x-Gerber, DXF, HPGL,	Max. die snelheid structureren:	Hangt van toepassing af
Het plaatsen Nauwkeurigheid:	± 25 μm (1 Mil)

Max. werkplaats:	300 mm x 300 mm x 11 mm
Max. erkenningsgebied:	300 mm x 300 mm
Gegevensinvoerformaten:	Gerber, x-Gerber, DXF, HPGL,
Max. die snelheid structureren:	Hangt van toepassing af
Het plaatsen Nauwkeurigheid:	± 25 μm (1 Mil)

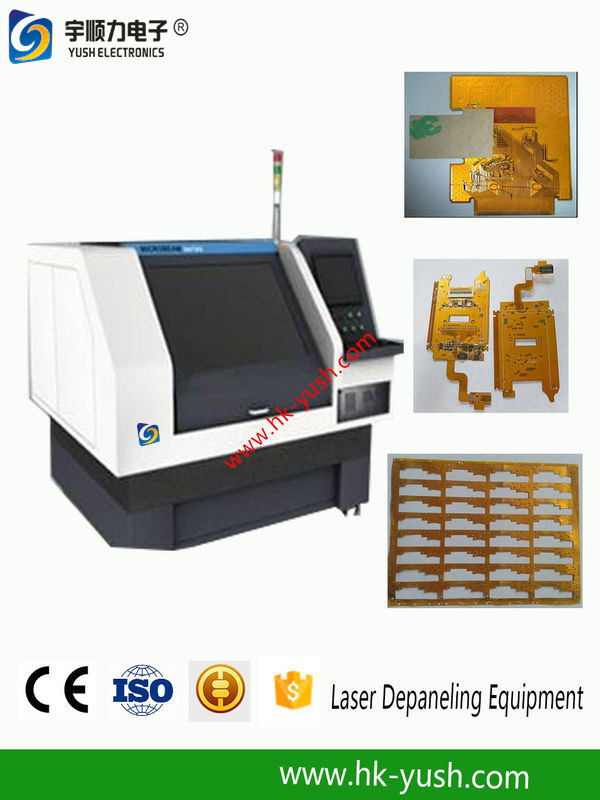

UVlaser depaneling Machine voor PCB/FPC/Gedrukte Kringsraad

Het UV de laser van Laserpcb depaneling. FPC-laser depaneling materiaal. De gedrukte Machine van de Laserdepaneling van de Kringsraad

Laser Depaneling van Gedrukte Kringsraad (PCBs)

Deze systemen kunnen zelfs hoogst ingewikkelde taken met gedrukte kringsraad (PCBs) verwerken. Zij zijn beschikbaar in varianten voor knipsel geassembleerde PCBs, flexibele PCBs en behandelen lagen.

Procesvoordelen

Vergeleken bij conventionele hulpmiddelen, biedt de laserverwerking een dwingende reeks voordelen aan.

Het laserproces wordt volledig software-gecontroleerd. De variërende materialen of de scherpe contouren worden gemakkelijk in acht genomen door het aanpassen van de verwerkingsparameters en de laserwegen.
In het geval van laserknipsel met de UVlaser, komen geen merkbare mechanische of thermische spanningen voor.
De laserstraal vereist slechts een paar µm als scherp kanaal. Meer componenten kunnen zo op een paneel worden geplaatst.
De systeemsoftware onderscheidt tussen verrichting in productie en vestigingsprocessen. Dat vermindert duidelijk instanties van defecte verrichting.
De fiduciaire erkenning door het geïntegreerde visiesysteem wordt gedaan in de laatste versie rond 100% sneller dan voordien.

De verwerking van Vlakke Substraten

De UVlaser scherpe systemen tonen hun voordelen bij diverse posities in de productie ketenen. Met complexe elektronische componenten, wordt de verwerking van vlakke materialen soms vereist.
In dat geval, drukt de UVlaser de levertijd en de totale kosten met elke nieuw productlay-out. Het wordt geoptimaliseerd voor deze werkstappen.

Complexe contouren
Geen substraatsteunen of scherpe hulpmiddelen
Meer panelen op de grondstof
Perforaties en decaps

Integratie in MES-Oplossingen

Het model integreert foutloos in de bestaande systemen van de productieuitvoering (knoei). Het lasersysteem levert doeltreffende parameters, machinegegevens, het volgen & het vinden waarden en informatie over individuele productielooppas.

Laserklasse	1
Max. werkplaats (X x-y x Z)	300 mm x 300 mm x 11 mm
Max. erkenningsgebied (x-y X)	300 mm x 300 mm
Max. materiële grootte (x-y X)	350 mm x 350 mm
Gegevensinvoerformaten	Gerber, x-Gerber, DXF, HPGL,
Max. die snelheid structureren	Hangt van toepassing af
Het plaatsen nauwkeurigheid	± 25 μm (1 Mil)
Diameter van geconcentreerde laserstraal	20 μm (0,8 Mil)
Lasergolflengte	355 NM
Systeemdimensies (W x H x D)	1000mm940mm 1520 mm
Gewicht	~ 450 kg (990 pond)
Exploitatievoorwaarden
Voeding	230 VAC, 50-60 Herz, kVA 3
Het koelen	Luchtgekoeld (het interne water-air koelen)
Omgevingstemperatuur	22 °C ± 2 °C @ ± 25 °C μm/22 ± 6 °C @ ± 50 μm (71,6 °F ± 3,6 °F @ °F 1 Mil/71,6 ± 10,8 °F @ 2 Mil)
Vochtigheid	< 60="">
Vereiste toebehoren	Uitlaateenheid
