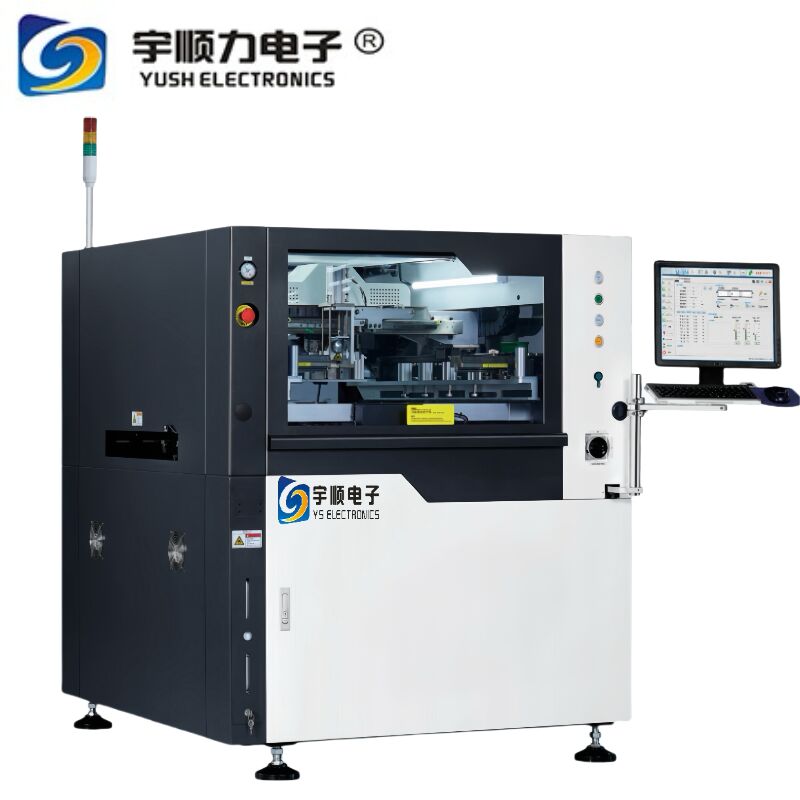

Zeer nauwkeurige volautomatische soldeerpasta printer voor PCB-productie
Zeer nauwkeurige volautomatische soldeerpasta printer voor PCB-productie
Specificaties machineprestaties
| Herhaal positienauwkeurigheid | ±10μm@6σ, CPK≥2.0 |
|---|
| Printnauwkeurigheid | ±18μm@6σ, CPK≥2.0 |
|---|
| NCP-CT (exclusief reiniging en printen) | <7,5 sec |
|---|
| HCP-CT (inclusief reiniging en printen) | 18s/stuks |
|---|
| Proces CT | 4min |
|---|
| Transferlijn CT | 2min |
|---|
Parameters substraatverwerking
| Maximale bordgrootte | 510*510mm (Optionele upgrade naar: 610*510mm) |
|---|
| Minimale bordgrootte | 50*50mm |
|---|
| Borddikte | 0,4~6mm |
|---|
| Camera mechanisch bereik | 528*510mm |
|---|
| Maximaal bordgewicht | 5kg |
|---|
| Bordrandspeling | 2,5mm |
|---|
| Bordhoogte | 23mm Buiten kenmerk items pin |
|---|
| Transportsnelheid | 900±40mm |
|---|
| Maximale transportsnelheid | Gegmenteerde controle, 1500mm/s (Max) |
|---|
| Transportrichting | Eén fase |
|---|
Printparameters
| Printsnelheid | 10~200mm/sec |
|---|
| Printdruk | 0,5~20Kg |
|---|
| Printmodus | Een/Twee keer |
|---|
| Rakeltype | Rubber/Rakelblad (hoek 45/55/60) |
|---|
| Snap-off | 0~20mm |
|---|
| Snap-Speed | 0~20mm/sec |
|---|
| Sjabloonframegrootte | 470*370mm~737*737mm |
|---|
| Stalen gaas positioneringsmethode | Automatische Y-richting positionering |
|---|
Reinigingsparameters
| Reinigingssysteem | Droog, Nat, Vacuüm drie modi |
|---|
| Hoge snelheid reiniging | Geïntegreerde & weefreiniging |
|---|
| Reinigingssysteem | Zijsproeitype |
|---|
| Reinigingsslag | Automatische generatie |
|---|
| Reinigingspositie | Na reiniging |
|---|
| Reinigingssnelheid | 10-200mm/sec |
|---|
| Verbruik reinigingsvloeistof | Automatisch & handmatig instelbaar |
|---|
| Verbruik reinigingspapier | Automatisch & handmatig instelbaar |
|---|
Visieparameters
| CCD FOV | 10*8mm |
|---|
| Camertype | 130 Duizend CCD Digitale camera |
|---|
| Camerasysteem | Lock up/down optics structuur |
|---|
| Camera cyclustijd | 100ms |
|---|
| Fiducial mark typen | Standaard Fiducial Mark Vorm: rond, vierkant, diamant, kruis, Pad en profiel |
|---|
| Mark grootte | 0,1-6mm |
|---|
| Mark aantal | Max: 4 stuks |
|---|
| Blijf weg aantal | Max: 1 stuks |
|---|
Machineparameters
| Stroombron | AC: 220±10%, 50/60Hz 2.2KW |
|---|
| Luchtdruk | 4~6Kgf/cm² |
|---|
| Luchtverbruik | Ongeveer 5L/min |
|---|
| Bedrijfstemperatuur | -20℃~+45℃ |
|---|
| Luchtvochtigheid werkomgeving | 30%~60% |
|---|
| Machine afmeting (zonder torenlicht) | 1500(H)mm |
|---|
| Machinelengte | 1240(L)mm |
|---|
| Machinebreedte | 1410(W)mm |
|---|
| Machinegewicht ca. | Ca.: Ongeveer 1100Kg |
|---|
| Vereisten voor de belasting van de apparatuur | 650Kg/m² |
|---|
Apparatuurspecificaties
Apparatuurmodel: YS-GT
Afmetingen: 1240(L) * 1410(B) * 1500(H)mm
Stroomvereisten
Hoofdstroomvoorziening: AC: 220 ± 10%, 50/60HZ 3KW stabiele stroomvoorziening met nominale stroom, stekker type: Brits systeem.
Gasvoorzieningsvereisten
Hoofdgastoevoer: Een stabiele industriële gasbron met een druk van 4,0-6kgf/cm². De diameter van de gasleiding is 6mm/8mm/10mm/12mm en de voorkoppeling van de gasleiding is universeel.
Machinegewicht
Ongeveer 1100Kg
Gebruiksomgeving apparatuur
- Werkplaats temperatuur: -20℃~+45℃
- Werkplaats vochtigheid: 30-60%
- Bescherming tegen statische elektriciteit: ESD-aarding en bescherming tegen statische elektriciteit zijn vereist
- Vloerbelastbaarheid: Moet ≥ 650kg/m² zijn
