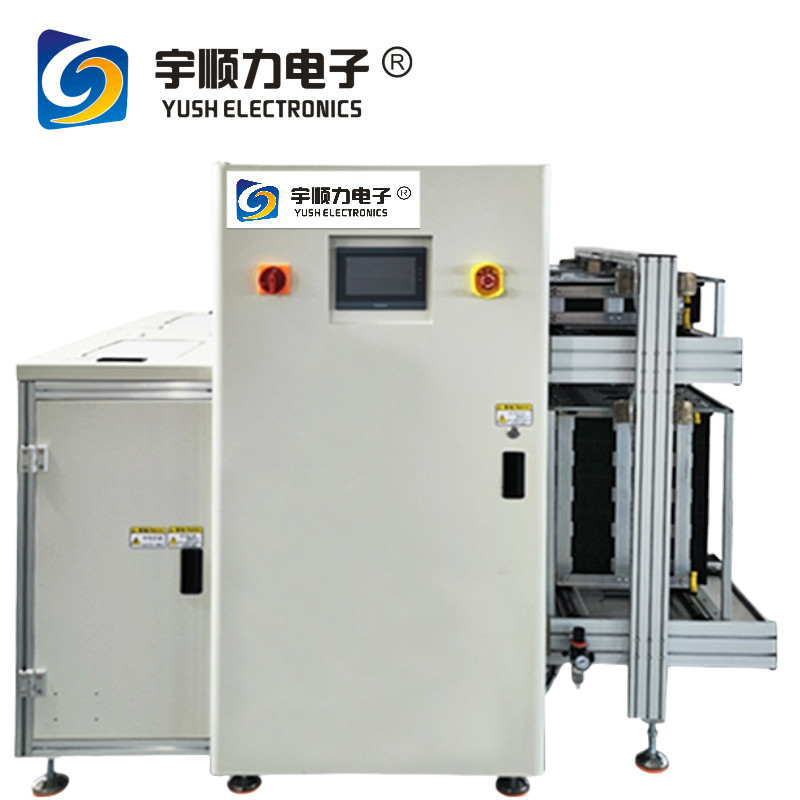

hoogwaardige YSL-330 Dual-Track High-Efficiency Transfer Unloader grootte L1970*W1430*H1665mm

Inleiding tot het product:

De dubbelspurige NG/OK-330 UNLOADER, zorgvuldig op maat gemaakt door Huidia, is een professioneel en innovatief materiaalbehandelingsapparaat voor SMT-productielijnen.Ontwikkeld in reactie op de vraag van de klant naar een hogere productie-efficiëntie, breekt het de beperkingen van de traditionele SMT dubbel-trace apparaten.

Deze uitrusting heeft een innovatief ontwerp met een gepatenteerd overdrachtsmechanisme dat aan een van de sporen is toegevoegd.Dit maakt het niet alleen mogelijk om de gelijktijdige verwerking van 330 mm breed PCB's op beide banen te ondersteunen, die 32% breder is dan de industriestandaarden, maar ook de verwerkingscapaciteit voor grotere circuitboards aanzienlijk verbetert.

De ontladingsmachine is voorzien van een dubbele functie voor het scheiden van goede en slechte planken.en elke bovenste laag kan 10 slechte planken opslaan, waardoor de geclassificeerde verzameling van PCB-platen effectief kan worden gerealiseerd en het productiebeheer gemakkelijker en efficiënter kan worden uitgevoerd.

Wat de werking en besturing betreft, gebruikt het een touchscreen dat gezamenlijk in Taiwan is geproduceerd als bedieningspaneel.Het wordt aangedreven door een Delta servo aandrijfsysteem en is uitgerust met een Panasonic PLC programmeerbare controllerDeze combinatie maakt een nauwkeurige controle van de werking van de apparatuur mogelijk, waarbij ± 0,1 mm positiebepaling wordt bereikt met 10 - 50 mm multi-pitch aanpassing,en het verzekeren van stabiele en betrouwbare ontladingswerkzaamheden.

Bijkomende productvoordelen:

1Uitstekende compatibiliteit met grote PCB-platen:Traditionele SMT-dubbele spoorapparaten hebben over het algemeen een spoorafstand van 686 mm en kunnen alleen PCB-platen met een maximale breedte van 250 mm tegelijkertijd door beide sporen leiden.Onze Double-Track NG/OK-330 Unloader kan echter, door zijn unieke overdrachtsontwerp, PCB-boards met een breedte van 330 mm ondersteunen die tegelijkertijd door beide sporen gaan.de behoeften van SMT-productielijnen voor grootschaliger printplaten te voldoen en in termen van compatibiliteit veel hoger te zijn dan hun gelijken.

2Efficiënte classificatie en verzamelfunctie: De apparatuur heeft een ingebouwde dubbele baanfunctie om goede en slechte planken te scheiden.De twee lagen van de doos kunnen goede en slechte planken apart opslaan.De onderlaag kan elk 50 goede planken opslaan, en de bovenste laag kan elk 10 slechte planken opslaan.vermindert de tijd en de fouten van handmatige indeling, en kan het productieproces beter optimaliseren in vergelijking met gelijkaardige producten.

3.Stabiel en betrouwbaar aandrijven en besturen: Het gebruikt een servomotor van Inovance om de kogelschroef te aandrijven om het stap-voor-stap tillen van het magazijn te bereiken,met een vermogen van meer dan 10 W,, waardoor de apparatuur stabieler en nauwkeuriger functioneert. Het gebruik van belangrijke componenten zoals Mean Well-stroomvoorzieningen en Omron-relais zorgt voor de betrouwbaarheid en duurzaamheid van de apparatuur,vermindering van het risico op storing van apparatuur en onderhoudskosten.

4.Superiore operationele ervaring: Het bedieningspaneel maakt gebruik van een touchscreen dat gezamenlijk in Taiwan is geproduceerd en dat een gebruiksvriendelijke interface heeft en gemakkelijk te bedienen is.De gebruikers kunnen gemakkelijk parameters instellen en de apparatuur controleren, waardoor de efficiëntie en nauwkeurigheid van de werking worden verbeterd en de gebruikers een betere gebruikerservaring worden geboden.

Toepassing

De dubbelspurige NG/OK-330 UNLOADER wordt veel gebruikt in verschillende SMT-productielijnen, met name in elektronische productiebedrijven die grotere PCB-boards produceren.In gebieden als consumentenelektronica, communicatieapparatuur en industriële controle, deze apparatuur kan het lossen en classificeren efficiënt voltooien,de goede werking van de productielijn te waarborgen en de algehele productie-efficiëntie en productkwaliteit te verbeterenBijvoorbeeld in de productie van grootschalige server moederborden en high-end communicatie basisstation circuit boards, zijn de voordelen volledig aangetoond,krachtige steun verlenen aan ondernemingen om hun concurrentievermogen te vergroten.

Elektronicaproductie: Ideaal voor de productie van consumentenelektronica, automobielelektronica en communicatieapparatuur.

PCB-handhaving: stroomlijnt de behandeling van PCB's, met name in de post-reflow soldeerfase.

Efficiëntieverbetering: vermindert de arbeidsintensiteit en verbetert de stabiliteit van het productieproces.

YSL-330 Dubbele spoorontlading
