Markeren:
Golf soldeermachine
, Smt Production Wave Soldering Machine
Dimensie: |
3600*1400*1750 mm |
Gewicht: |
Ongeveer:1100 kg |
Controlesystemen: |
PC met Window 7+PLC |
Start Power: |
6-8 kW |
De richting: |
Links naar rechts, Front Fix ((R naar L)) |
Versnelling van het transportband: |
3002000mm |
Metode voor het regelen van de snelheid van het transportband: |
Motor ((Panasonic) |
Vervoerhoek: |
4-7° |
PCB-componenthoogte%22Boven 120 mmonder: |
15 mm |
Stroomvoorziening: |
3ph,AC380V/220V 50HZ |
De capaciteit van de soldeerpot: |
280 kg |

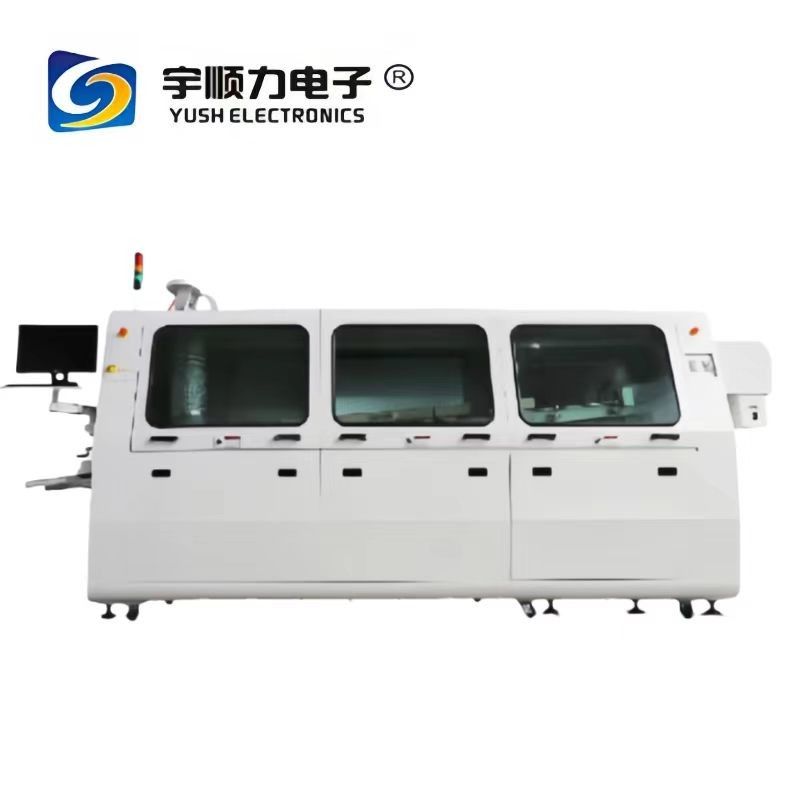

Wave Soldering Machine T300 voor SMT Productie Lijn
Inleiding:
1. energiebesparend, loodvrij, voldoet aan de eisen van milieubescherming en is gebruiksvriendelijk ontworpen
2Automatisch aandrijfsysteem, omvormercontrole, automatische inlaadfunctie.
3. Fluxsproeier met een Japanse dwarssproeiersproeiersproeier en aangedreven door een stappenmotor, sproeibereik selectief, PLC-gestuurd,
nauwkeurig en betrouwbaar.
4. Ontwerp van de laden voor de vloeistofherstelcontainer, makkelijk schoon te maken.
5De transportband is uitgerust met 3 breedteverstelbare schroeven, de transportbandtransmissie is stabieler, er is geen risico op PCB-val.
6Titanium soldeervinger, sterk versterkt dubbel V-groef met tin resistent
7. PID gesloten lus gecontroleerde warmlucht voorverwarmers, voorverwarmingssysteem maakt gebruik van drie onafhankelijke temperatuurregeling om ervoor te zorgen
de uitstekende warmtebehoud, temperatuuruniformiteit, temperatuurnauwkeurigheid binnen ±2oC.
8Voorverwarming modulair ontwerp, milieubescherming en veiligheid, handig voor het schoonmaken.
9De soldeermotor heeft een geïmporteerde hoogfrequente omvormingsmotor met onafhankelijke besturing, stabiele prestaties.
8Het inpellermateriaal van de soldeerpot is gietijzer, nooit corrosief, soldeerpot met oxidatiejas, weinig soldeerafval
11Timer startfunctie voor soldeerpot, soldeer gesmolten binnen 90 minuten.
12Automatische vingerreiniger.
13Met de black box geheugen functie kan de machine altijd de SPC gegevens opslaan, de werkdoeltreffendheid verbeteren.
14Een intelligent bewakings- en alarmsysteem zorgt voor de stabiele prestaties en de veiligheid van de bedieners.
|
Algemene specificatie
|
Afmetingen: 3600*1400*1750 mm |
| Gewicht: Ongeveer:1100kg |
| Startvermogen: ca. 19 kW |
| Normaal rijvermogen :6-8 KW |
| Stroomvoorziening 3ph,AC380V/220V 50HZ |
| Besturingssystemen:PC met venster 7+PLC |
| PCB-teller |
|
Vervoersystemen
|
Richting: van links naar rechtsVoorkant Fix. naar L) |
| Titanium Leger V-vorm Vinger |
| 300 mm PCB-laadbuffer bij de ingang |
| Metode voor het regelen van de snelheid van het transportband:Motor ((Panasonic) |
| Versnellingssnelheid: 300-2000 mm |
| Vervoerhoek:4-7° |
| PCB-componenthoogte Top 120 mm bodem:15 mm |
| |
met een vermogen van niet meer dan 50 W Spray |
| 7-UP ST-8 sproeiers |
| De capaciteit van Stroom is 6.5/liter |
| Automatische voeding (Optie) |
|
|
| Spay Flux Systemen |
De luchtdruk van de lucht is laag: 3-5 bar |
| Modulaire structuur voorgemakkelijk onderhoud |
|
Verwarmingssysteem
|
Verwarmingszones Onderste drie zones: |
| De lengte van de verwarmingszones:1450 mm |
| Verwarmingsmethode:Kracht warm lucht |
| Verwarmingszones kunnen eenvoudig worden gemoduleerdnaar onderhoud |
|
Lijderpot
|
De capaciteit van de soldeerpot 80 kilo. |
| Tweede golf :Turbulentiegolf en Lambda 2nndWave |
| Materialen :Titaniumlegering (Op:Gegote ijzer) glazuur) |
| Reiniging van Finger systemen. |
|
|
Spareonderdelen :
| Nee, dat is niet zo. |
Spare delen Naam |
Merken |
Oorsprong |
| 1 |
Afbeelding |
Acer |
China |
| 2 |
Computer |
Industriële computer |
China |
| 3 |
PLC's |
Siemens |
Duitsland |
| 4 |
Temperatuurregelmodule |
Siemens |
Duitsland |
| 5 |
90W vervoermotor |
Panasonic |
Japan |
| 6 |
Soldeerpotgolf motor |
ZIK |
China |
| 7 |
Voorverwarmingsspellen |
Taizhan |
China |
| 8 |
Verwarming van soldeerpotten buis |
Taizhan |
China |
| 9 |
Hoofd Schakelaar |
Mitsubishi |
Japan |
| 10 |
Contactor en munt beperker |
Omron |
Japan |
| 11 |
Intermediate relais |
Omron |
Japan |
| 12 |
Fusehouder en lont buis |
Omron |
Japan |
| 13 |
Programmeringscontroller |
CARLO GAVAZZI |
Zwitserland |
| 14 |
Frequentieomzetter |
Delta |
Zuid-Korea |
| 15 |
Startknop en indicator licht |
Izumi. |
Japan |
| 16 |
Temperatuurmelder |
Nihon Dennetu |
Japan |
| 17 |
SSR |
CARLO GAVAZZI |
Zwitserland |
| 18 |
Foto-elektrische sensor |
Ziek |
Japan |
| 19 |
Cylinder |
SMC |
Japan |
| 20 |
Stroom sproeier |
7-UP |
Zuid-Korea |
| 21 |
Gepatenteerde titaniumlegering klauwen |
JAGUAR |
China |
| 22 |
Lucht/hoofdschakelaar |
CHNT |
China |
| 23 |
AC-contactor |
CHNT |
China |
| 24 |
Knikker Schakelaar |
Schneider |
Frankrijk |
