Markeren:
                                                                                                                                                                                                                Semi-automatische SMT-assemblagelijn, Hoogprecisie SMT-assemblagelijn, Energiebesparende SMT-assemblagelijn


Precisiteit:	+/- 0,05 mm	PCB-grootte:	300 x 350 mm
Grootte van het platform:	300 x 350 mm	Stenselgrootte ((mm):	370470,550650
PCB-dikte:	0.2 - 6 mm

Precisiteit:	+/- 0,05 mm
PCB-grootte:	300 x 350 mm
Grootte van het platform:	300 x 350 mm
Stenselgrootte ((mm):	370470,550650
PCB-dikte:	0.2 - 6 mm

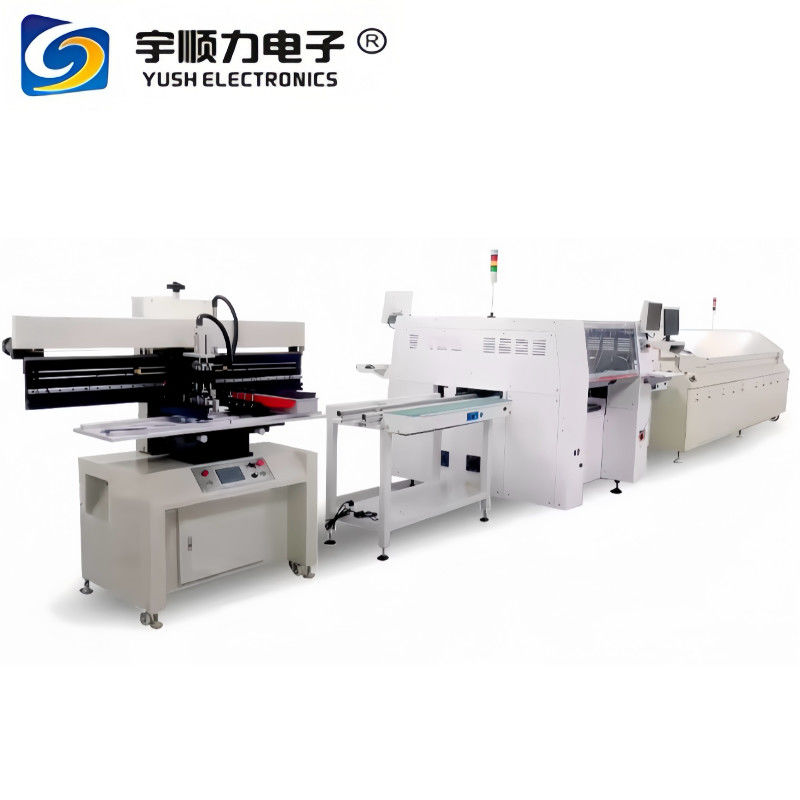

Semi-Auto High Precision Energy Saving SMT Assembly Line voor LED

Semi-Auto High Precision Energy Saving SMT Assembly Line Voor LED

Lage snelheid SMT-productielijnMet hoge kwaliteit en professionele SMT oplossingen. welkom om contact met ons op te nemen en een goede prijs te krijgen.

Parameter

Semi-automatische SMT-stenselprinter

Model	P3	P6	P12
Precisiteit	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm
PCB-grootte	300 x 350 mm	600 x 350 mm	1200 x 350 mm
Grootte van het platform	300 x 350 mm	700 x 400 mm	1350 x 400 mm
Stenselgrootte ((mm)	370470,550650	370470,550650	370470,550650,1500*650
PCB-dikte	0.2 - 6 mm	0.2 - 6 mm	0.2 - 6 mm
Stenselpositiëren	Handleiding	Handleiding	Handleiding
Cyclustijd	< 10 sec.	< 10 sec.	< 12 sec.
Energieverbruik	200 W	200 W	200 W
Stroomvoorziening	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ
Luchtdruk	4.5-6 kg/cm	4.5-6 kg/cm	4.5-6 kg/cm
Squeegee snelheid	0-1500 mm/sec	0-1500 mm/sec	0-1500 mm/sec
Afmeting	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm
Gewicht	280 kg	300 kg	356 kg
De lengte van de squeegee	250 mm	250 mm	250 mm
Hoogte van het platform	950 mm	950 mm	950 mm
Optie: speciale grootte kan worden aangepast

Terugstroomoven

Model	622	733
Afmetingen (LWH) mm	5040x1450x1450	5800x1450x1450
Gewicht van de machine	Ongeveer 2200 kg.	Ongeveer 2400 kg.
Aantal verwarmingszones	Boven/onder8	Top10/Bottom10
Lange verwarmingszones	3030 mm	3730 mm
Aantal koelzones	2	3
Controlesysteem	PLC+Computer	PLC+Computer
Transmissie-agent	Keten + mesh	Keten + mesh
Max.breedte van PCB	460 mm	460 mm
Verwarmingskracht	45 kW	55 kW
Energieverbruik	8 kW	10 kW
Hoogte van de transportband	900+/-20 mm	900+/-20 mm
