Automatische optische inspectieapparatuur
, Dual Side On Line AOI
, DIP On Line AOI

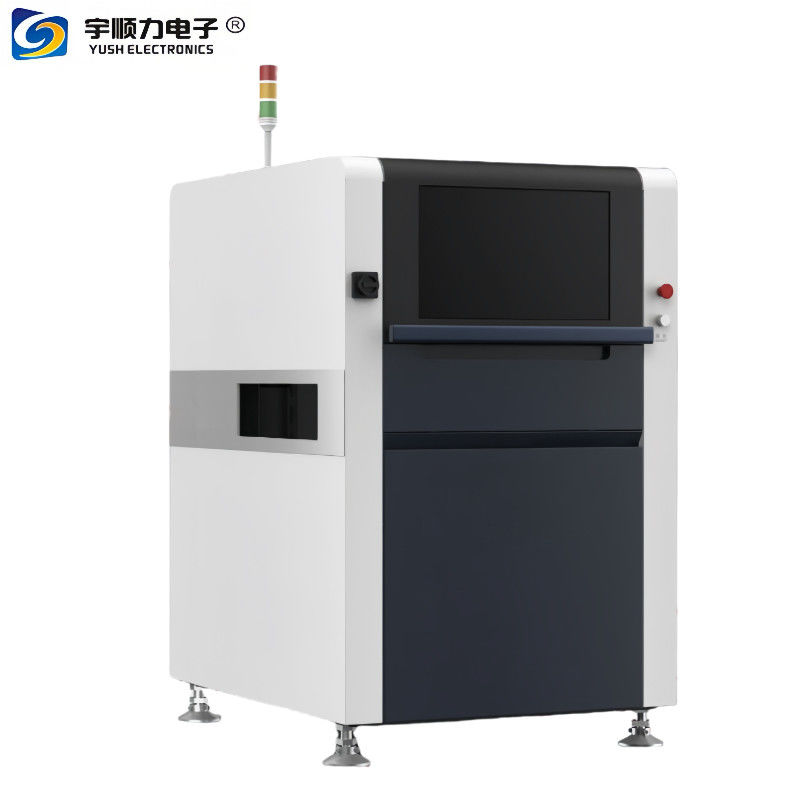

Automatische optische inspectieapparatuur DIP On Line Dual Side Online AOI
Inleiding van DIP-online-double-side online AOI
YUSH DIP Dual Side AOI vangt het bordbeeld in real time vast door een hoge precisie kleuren industriële camera.Beoordeel defecten van onderdelen intelligent.
Kenmerken:
1On-line DIP dubbelzijdige AOI voor aansluiting na soldering.
2.Hoog inspectiepercentage en laag vals alarmpercentage, automatisch controle van de kleur ring weerstand, condensator, diode, stopcontact, enz.
3. Defecttype:verkeerd onderdeel, ontbrekend onderdeel, omgekeerde polariteit en andere defecten van DIP-element.
4- Spanning erectie zonder verandering van productielijn.
5Eenvoudige programmeringstroom, zeer eenvoudige interface, ondersteuning voor batch-parameters met één toets.
6Gecentraliseerde besturing, verbinding tussen meerdere apparatuur.
7.Real-time inspectie zonder het bord te stoppen.
8Makkelijk te verplaatsen, hoogte en breedte verstelbaar.
9.Defecten snel opsporen en de productielijn kunnen controleren.
10.PCBA-afmetingen: maximaal 400*300mm (12MP) / maximaal 520*380mm (31MP) Meerdere selecteerbare opties.
11. Gegevens zijn traceerbaar. Ondersteun SPC-alarm,LOG automatische verzamel- en opslagfunctie,NG-waarschuwing/alarmfunctie, Remote programmering en debugging
| Model |
AOI AI-5146W (na THT-soldering) |
AOI AI-5146WL(Na THT-soldering) |
| FOV |
52.6*44 mm |
| Resolutie |
21.5 mm |
| Camera |
5M |
| Inspectiesnelheid |
0.23 sec/FOV |
| PCB-hoogte |
Boven: 75mm, beneden: 75mm |
| PCB-dikte |
0.3 ~ 6.0 mm |
| PCB-rand |
3.0 mm |
| Kracht |
AC220 50/60Hz,5A |
| Communicatie |
SMEMA |
| Gewicht |
890 kg |
1000 kg |
| Afmeting |
L1050*W1335*H1650mm |
L1050*W1335*H1650m |
