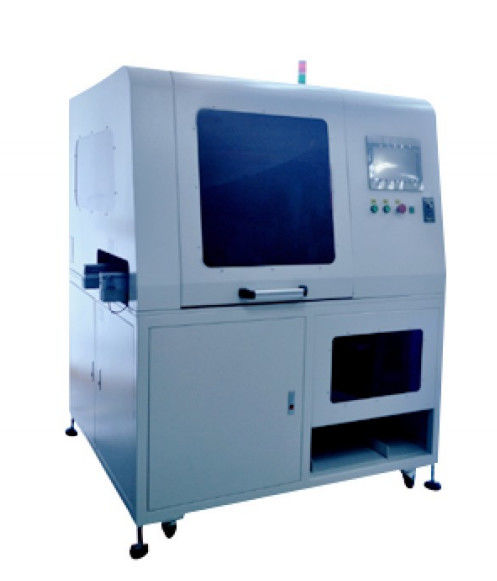

Online V lassen de Tweezijdige Machine van PCB in Depaneling

Eigenschappen
1. Het kan met de lopende band worden verbonden, en het automatische knipsel van de raad kan zonder handarbeid, en de gespleten PCB-stromen uit door de lopende band worden gerealiseerd;
2. Het is snel en tijdbesparend om producten, enkel verandering te veranderen het programma;
3. De veelvoudige wijzen van de veiligheidscontrole: controle van het structuur de bedrijfszekere, lichte gordijn, softwarecontrole;
4. Microcomputercontrole, mens-machine uitwisselingsinterface. gemakkelijk te begrijpen;
5. Gegevens controlesysteem: laarstijd controle, capaciteit controle, fout controle, enz.



Universele plaat              360 graad                          Universele plaat            Internationale norm
 het nemen van apparaat               verdelerconsole                 inzamelingsapparaat en      elektrocontrolesysteem
het systeem van de afvalinzameling


Eigenschappen van machine
1. Hoge graad van automatisering: het online, automatische voeden, automatisch knipsel, het automatische voeden, het automatische verlies van de plaatrand, statische het plaatsen lossing, facultatieve riemlossing.
2. Brede toepassingswaaier: V groef X-Y beide kanten aan scheuren, geschikt om aluminiumsubstraat, kopersubstraat, FR4 en andere platen te scheuren.
3. Het speciale snijdersmechanisme, vermindert effectief knipselspanning.
4. Het kan 50 groepen programma's opslaan, en de inrichting kan snel het plaatsen en snelle productieverandering doen.
5. De gehele machine keurt het touche screencontrole goed van Mitsubishi PLC+ Wilenton, is de verrichtingsinterface eenvoudig.
6. Onafhankelijke onderzoek en ontwikkeling, sterke scalability.
7. De beroemde merken worden geselecteerd voor de delen, en de speciale behandeling wordt gemaakt met de ronde snijder. Minder die delen dragen.
8. Ingebouwde stofzuiger, kleine voetafdruk.
9. Uitgerust met ionenluchtkanon scherpe statische elektriciteit effectief om te verwijderen.




Beschrijving van de parameters van de machinefunctie
1. Dit apparaat is geschikt voor PCB-het werk van de raadsafdeling na plug-in.
2. Met het automatische voeden/automatisch knipsel/automatische ontvangende plaat en andere functies, is de machine eenvoudig en snel.
3. Het plaatsen van diverse parameters verzekert volledig de continuïteit van het voeden van raad en sub-raad.
4. De belangrijkste transmissiedelen keuren Zhongyan-precisiestepper motor (de servomotor van Mitsubishi) en de pneumatische componenten van SMC, met hoge herhaling het plaatsen nauwkeurigheid goed.
5. De gehele machine keurt het touche screencontrole goed van Mitsubishi PLC+ Velen, is de verrichtingsinterface eenvoudig en geschikt
6. Het werk voltage van het materiaal: 220 V 50HZ
7. Efficiency: 15s/pcs (150*150mm acht besnoeiingen voor verwijzing)
8. De werkplaats wordt beschermd door veiligheidsgrating

Automatische Ladermachine



Verbind de het voeden module van Automatische Ladermachine en Automatische Depaneling-Machine



Machine spleet-raad actiebeschrijving
1. Één machine is uitgerust met een de matrijzenmodule van de snijderssnijder. De PCB-raad wordt gestuurd naar het vooraf bepaalde spoor door het ladingsmechanisme; De manipulator beweegt en gebruikt over de vacuümpijp om de PCB-raad op de snijdersmatrijs van de snijmachinemachine te plaatsen.
2. PCB-de raad wordt geplaatst na de lagere module van de hulpmiddelmatrijs; De beweging in de snijmachinepositie, het ronde mes inzake de raad van PCB van de automatische vertalingssnijmachine, na de vertaalsnijmachinepositie, wordt de lagere module van de snijdersmatrijs verplaatst in de snijmachinepositie; Tot de transversale plaat wordt gebeëindigd, roteert de roterende cilinder automatisch 90 graden om de verticale plaat te snijden.
3. Nadat de machine klaar is met het snijden van PCB-raad, gaat de het hulpmiddelgroep van de snijdersmatrijs weg; Neem de plaatmanipulator om het over te bewegen en te snijden
De PCB-raad en de rand van het raadsafval worden tegelijkertijd gezogen omhoog, naar het afvalkader verplaatst om het afval te laten vallen, en dan verplaatst naar de inzameling
Het product wordt geschikt op de plaatplaat en door de vervoerlijn weggezonden.
4. Er is een industriële stofzuiger onder de scherpe matrijs van de machine om PCB-stof te absorberen. Het werk in deze cyclus.
Nota: De besnoeiingsstukken van kleine PCB-raad kunnen automatisch in de materiële doos (materiaal) volgens de eisen van de klant worden geplaatst
Dienblad, of direct geplaatst op de lopende band) om door de lopende band worden meegesleept.



Korte beschrijving van machine
1. Automatische online kan de v-Groef splitser de kwaliteit van splitser verder verbeteren; V de groef X en Y kan automatisch zijn slitted, en scheuren van aluminiumsubstraat (3001500MM), kopersubstraat, FR4 en glasvezelraad is schoon en vrije braam.
2. De splitser kan met de lopende band worden verbonden om automatische splitser te realiseren. Geen handplaat; De besnoeiingsplaat wordt meegesleept door de lopende band, die zeer arbeidskrachten redt en volledig de verrichting van onbemande sub-raad realiseert.
3. Wanneer het veranderen van producten, kunnen het deel van de hulpmiddelmatrijs en het zuignapdeel, zonder handaanpassing direct worden geruild, die zeer tijd bespaart.
