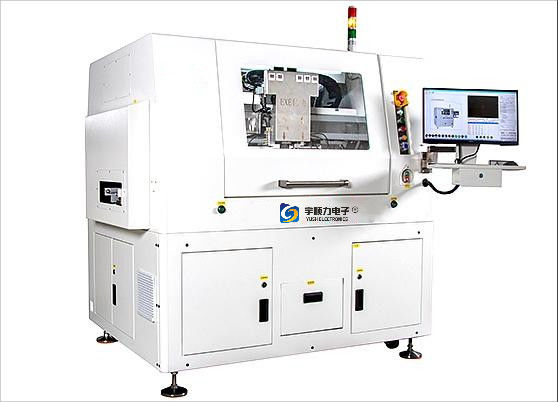

Dubbele Spindel Online Pcb Router Machine YSL-910LAT Stroomverbruik 3.5kva

Een.Basisparameters en specificaties:

1. Werkbereik van onderplaat: 300 mm x 350 mm

2. XYZ-aandrijfmodus: ac-servomotor;

3. Aantal bewegingsassen: 9 assen

4. Programma-leermodus: kleur ccd-beeld intuïtieve leerinvoer;

5. Bedieningsinterface: win7-vensterbedieningsinterface:

6. Bovenste zuigkracht: 5 pk, onderste stofafscheider vermogen: 3 pk (optie 5 pk)

7. Snijspindel sycotec (Duitsland): max80000rpm (automatische gereedschapswisseling)

8. Xy ac servosnelheid: 0-1000 mm/sec;;z ac servosnelheid: 0-800 mm/sec

10. Xy-herhalingsnauwkeurigheid: ± 0,01 mm

11. Snijnauwkeurigheid: ± 0,02 mm

12. Ccd-camerakalibratienauwkeurigheid: ± 0,01 mm

13. Plaatspanningswaarde: 300uε hieronder

14. Gereedschapsdiameter: 0,8-2,3 mm

15. Snijdikte printplaat: 0,2 mm - 6,0 mm

16. Hoofdmotor en stof verzamelen mechanische en elektrische druk: 220v 1φ en 3φ

17. Stroomverbruik: 3.5kva

18. Statisch eliminatiepistool

19. Visiesysteem: digitale camera met hoge resolutie

20. Aandrijfmotor: AC borstelloze servomotor;

21. Mechanische ophaal- en losarm: antistatisch vacuümzuigmondstuk

22. Voedingsmodus: vervoer per spoor

23. Lossmodus: bandtransport of voertuigoutput of railtransport;

24. Belastingverschuivingsmodus: vacuümzuigmond adsorptiebelasting verschuiven;

25. Stroomrichting: links → rechts

26. Programmaback-up: usb-interface

27. Besturingsmodus: speciale controller

28 Afmetingen stofopvangkast: 640 mm × 785 mm × 1760 mm (d × b × h)

29. Machinegrootte: 2014 mm × 1230 mm × 1650 mm (d × b × h)

30. Gewicht hoofdmotor + stofafscheider: 1000 kg

Twee.Inleiding tot apparaatconfiguratie

1. Dubbele werktafelstructuur:

Adopteer dubbele schuifrail en cilinder dubbele platformwerking.Het kan verschillende soorten producten tegelijkertijd snijden en de wachttijd voor het nemen en plaatsen van borden aanzienlijk verkorten.Tegelijkertijd kan het het dubbele platform veranderen in een groot enkel platform, de werkgrootte vergroten en de flexibiliteit van apparatuur aanzienlijk verbeteren.

2. Onder de structuur van de vacuümspil:

a.YSL-910LAT dubbele spindel online freesbordsplitser keurt hoge snelheid geïmporteerde spindel aan snijplank goed, vermindert de snijspanning, hoge precisie, kleine traagheid, snelle respons.

b.Het detectiesysteem van de frees, realtime monitoring van de freesstatus, voorkomt effectief dat het fenomeen blijft lopen na het snijden.

c Een nieuw zichtsysteem, uniforme ringlichtbron, met helderheidsaanpassingsfunctie, maakt elk type Mark-punt beter herkenbaar, geschikt voor zoals vertind, koperbeplating, verguldsel, tinspuiten en verschillende soorten PCB's met verschillende kleuren.Het hele systeem is uitgerust met een visuele contrapuntcompensatiefunctie.

3. Onder vacuümstructuur:

Het ontwerp van de trechterafdichting, de zuiginlaat neemt een schuine hoek van 45 graden aan, vermindert stof in het interne vortexfenomeen.

4.CNC speciale controller

De onafhankelijke speciale CNC-controller integreert het besturingsgedeelte, de lusbesturing heeft een sterke stabiliteit, hoge precisie, snelle responstransmissie en sterke anti-interferentie

5. Verzamelaar:
