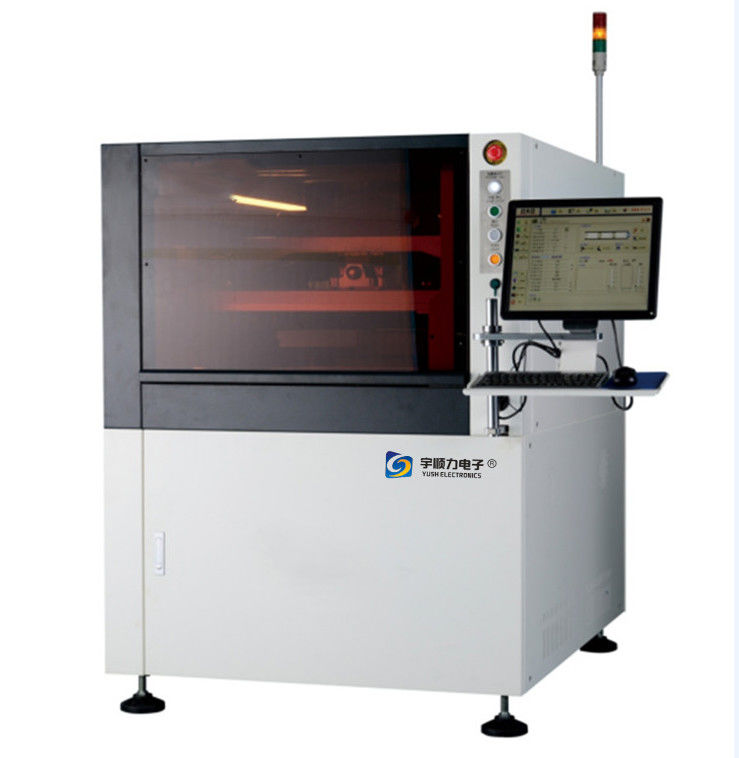

Van het de Camerasysteem van CCD Digitale van het het Soldeerseldeeg Automatische de Drukmachine

Technische voordelen van automatische de drukmachine van het soldeerseldeeg

1: Aangepaste systeemoplossingen om aan individuele behoeften, flexibele opties aan diverse productietoepassingen te voldoen.

2: Het professioneel-rang mechanische ontwerp van uitstekende kwaliteit, professioneel-rang 03015 (de metrische) steun van het de drukproces van het soldeerseldeeg, 14 jaar van machines de productieervaring van uitstekende kwaliteit.

3. Gemakkelijk te werken, om onderbreking voor lijnverandering te minimaliseren. Minimale onderhoudsvereisten en onderhoudskosten.

4. Hulpmiddelen van de gebruiks de intelligente software voor proces op elk ogenblik controle en het volgen.

Technische de opleidingsvoordelen van YVES SAINT LAURENT

1. Verstrek deskundigheid inzake systeemontwerp, verrichting en processtroom

2. Beroeps om u te helpen productieefficiency verbeteren

3. Uitvoerig opleidingsplan

4. Persoonlijkheids opleiding en workshops

5. Interne opleiding

Automatische van de de drukmachine van het soldeerseldeeg de Functieinleiding

1. Digitaal de camerasysteem van CCD:

Gloednieuw optisch wegsysteem (1,3 miljoen digitale camera)--het eenvormige de ringslicht en hoog-helderheid het coaxiale licht, samen met oneindig regelbare helderheidsfunctie, allerlei Tekenpunten maakt kunnen goed worden geïdentificeerd (met inbegrip van tin-bespoten het punt van het ongelijkheidsteken), geschikt voor tin-geplateerd, koper-geplateerd, verguld, FPC en andere soorten PCBs met verschillende kleuren.

2.Rail plaatsend systeem

Nationaal het octrooioctrooi Nr van de gebruiksmodeluitvinding. (ZL 2005100371991,6), trok het afneembare, programmeerbare flexibele zijklemapparaat, voor flexibele raad, PCBs, en het unieke hoogste afvlakken scheef.

Door software programmering, kan het automatisch worden uitgerekt zonder de tindikte te beïnvloeden.

3. Het gloednieuwe ontwerp van de schraperstructuur

Door de nieuwe schraperstructuur van het diaspoor en de cilinder, is de verrichtingsstabiliteit beter en de levensduur wordt verlengd.

4. De opsporingssysteem van het staalnetwerk

Door de lichtbron boven de stencil te compenseren, en CCD te gebruiken om het netwerk van de stencil in realtime te controleren, kan het snel ontdekken en beoordelen of de stencil na het schoonmaken, wordt geblokkeerd en het automatische schoonmaken uitvoert, die een 2D opsporing van de PCB-raad is. soort supplement.

5. Flessentype het automatische inblikken en automatische de opsporingsfunctie van het soldeerseldeeg

Voeg automatisch soldeerseldeeg op regelmatige en vaste punten toe om de kwaliteit van soldeerseldeeg en de hoeveelheid soldeerseldeeg in de stencil te verzekeren. Om de drukkwaliteit van klanten te verzekeren en productiviteit te verbeteren.

De sensor beheert de hoeveelheid soldeerseldeeg op de stencil, toelatend stabiele kwaliteit en ononderbroken druk op lange termijn. Verbeter productiviteit

6. Soldeerseldeeg het rollen opsporingsfunctie

1. Het van de het deegdikte van het stencilsoldeersel de opsporingssysteem is hoofdzakelijk samengesteld die uit een sensor van de laserafstand achter de rubberschuiverstraal wordt geïnstalleerd.

2. Het het werk principe is hoofdzakelijk dat alvorens de machine de fabriek verlaat, wij de afstand van de laser aan de sensor zullen plaatsen. Wanneer de diameter van het rollende soldeerseldeeg minder dan ф12mm is, zal de software en zal hetzij alarmeren ertoe aanzetten om soldeerseldeeg toe te voegen of productie voort te zetten. Als de machine gelijktijdig met automatische het inblikken functie wordt gevormd, dan wanneer de hoeveelheid tin minder dan de vastgestelde waarde is, het automatisch soldeerseldeeg dat zal toevoegen (zoals hierboven getoond).

3. De sensor van de laserafstand keurt de ingebouwde CMOS lasersensor van de versterker van Keyence goed. Het keurt een roestvrij staalomhulsel goed, dat uitstekend zicht heeft en gemakkelijk is te werken. Het moet slechts drukken drie keer om het plaatsen te voltooien, en iedereen kan het gemakkelijk doen. Aanpassingen en montages.

7.Bottle type het automatische inblikken en automatische de opsporingsfunctie van het soldeerseldeeg

Voeg automatisch soldeerseldeeg op regelmatige en vaste punten toe om de kwaliteit van soldeerseldeeg en de hoeveelheid soldeerseldeeg in de stencil te verzekeren. Om de drukkwaliteit van klanten te verzekeren en productiviteit te verbeteren.

De sensor beheert de hoeveelheid soldeerseldeeg op de stencil, toelatend stabiele kwaliteit en ononderbroken druk op lange termijn. Verbeter productiviteit

8. Nieuwe multifunctionele interface

beknopt. Gemakkelijk te werken. Temperatuur en vochtigheids controlefunctie in real time

9.All de schroefstaven en de schuifgidsen van de machine worden geproduceerd met originele buitenlandse producten, en ingevoerd om nauwkeurigheid en stabiliteit te verzekeren

10. Belangrijke Industrie 4,0 Verenigbaarheid

Door automatisch upload of output van machinestatus en de parameters, het verstrekt een sterke waarborg voor de Industrie 4,0 van klanten intelligente productie. Het kan de naadloze verbinding met het systeem van MES van de klant realiseren en hoge producttraceability bereiken; intelligente beheer en controle van materiaalonderhoud.

Volgens de totstandbrenging van beheer ter plaatse, worden de gebruiksrechten van techniekpersoneel op alle niveaus zelf toegewezen.

De automatische parameters van de de drukmachine van het soldeerseldeeg

Waarom kies YVES SAINT LAURENT?

Co. van het de Automatiseringsmateriaal van Dongguanyushunli, Ltd (YVES SAINT LAURENT) kan het meest professionele systeem van de de drukoplossing van het soldeerseldeeg voor de elektronische verwerkende industrie (SMT) verstrekken. Als high-end van de het deegdruk van het kwaliteits automatische soldeersel de machinefabrikant, heeft het altijd de tendens van technologische innovatie in de assemblage en de productie van elektronische componenten geleid. Lange tijd, heeft YVES SAINT LAURENT het vertrouwen van talloze „zwaargewicht“ klanten op het gebied van automobielelektronika, medische technologie, ruimtevaarttechnologie, industriële elektronika en de militaire industrie met zijn uitstekende kwaliteit gewonnen.

De technologie is onze hartstocht. YVES SAINT LAURENT streeft uitstekende productkwaliteit na en is ook geëngageerd aan het verstrekken van uitstekende klantenservice. Van China aan Europa, of van Singapore aan de Verenigde Staten - wij pogen alle verkoop en de dienstnetwerken te perfectioneren. Specifiek om u van professionele steun te voorzien die de wereld behandelen! Hebt u om het even welke speciale onderzoeken over de druksysteem, assemblage of proces van Yves Saint Laurent? Onze verantwoordelijkheid houdt niet bij verkoop, na het kopen van YVES SAINT LAURENT-materiaal op, zullen wij het dichtste contact met u houden en zullen aan al uw behoeften snel en onmiddellijk antwoorden. Wij zullen ons beste levering doen op tijd verzekeren en installatie en de onderhoudsdiensten van de hoogste norm uitvoeren. Bovendien staan onze deskundigen 24 uur per dag tot uw dienst, klaar om u van toepassingssteun te voorzien om productie te houden regelmatig lopend.
