AC220V de Router van PCB Depaneling
, De online Router van PCB Depaneling
, 80000r/mim de Machine van PCB Depaneling
Scherpe nauwkeurigheid: |
±0.08mm |
Herhaalbaarheid: |
±0.02mm |
Maximum Werkende Waaier: |
400mmx400mm |
De Scherpe Dikte van PCB: |
0.3mm6mm |
Maximumsnelheid van asmotor: |
80000/min |
Materiaalgrootte (LxWxH) mm: |
1590x1330x1650mm |
Totaal gewicht van materiaal en stofzuiger: |
1000kg |
Tekenpunt alle types: |
Ronde, Vierkant |
Materiaalmacht: |
AC220V |

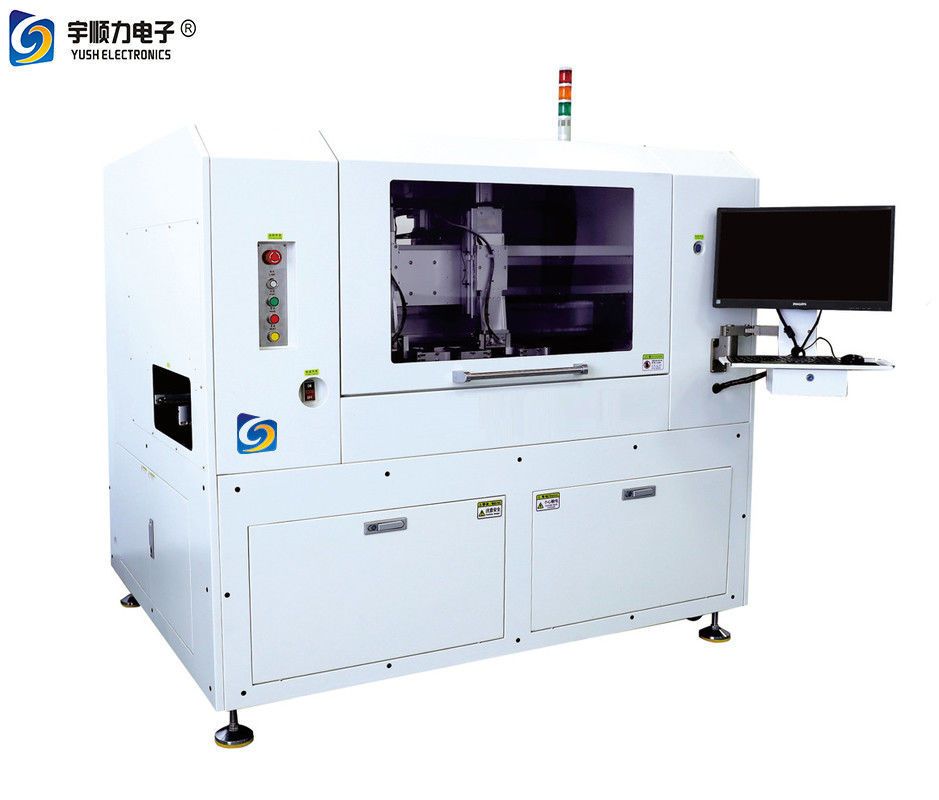

AC220V de online Router van PCB Depaneling voor de Modules van 5G WiFi
High-Precision Online Automatische Machine van Raadsdepaneling met Minder Spanning
Product inleiding-YS880 Automatische Depaneling
Hoofdtoepassingsgebieden:
De controle van het huistoestel, de nieuwe energieindustrie, de modules van 5G WIFI, smartphones, slimme wearables, precisieinstrumenten, tabletcomputers, slimme huizen, medische apparatuur, ruimtevaart, militaire producten, enz.
Materiaalverschijning en Grootte:
PCB-de Analyse van de Knipselspanning
Maximumspanning: -240 ~ 130 Micro N/mm
Geschikt voor multi-paneel en high-precision PCB-knipsel,
Het stof die in of rond de soldeerselvoeten/de ballen van gevoelige/breekbare componenten blijven zal veroorzaken:
1.Conductive het stof zal een kortsluiting veroorzaken.
2.Non-geleidend zal het stof na verloop van tijd vochtigheid in de lucht absorberen en zal intermitterende kringsmislukking veroorzaken.
3.The het corrosieve stof zal de koperkring beschadigen.
De Eigenschappen van het machineontwerp:
1. de online automatische raads depaneling machine, het automatische raad voeden, het snijden, en de raadsoutput verbeteren zeer efficiency en besparen loonkosten
2.Equipped met CCD-het systeem van de cameragroepering om scherpe nauwkeurigheid en efficiency te verbeteren en misoperation te verhinderen
3.Imported de hoge snelheidsas wordt gebruikt om de raad te snijden en te scheiden, die zeer de scherpe spanning vermindert, kleine inertie en snelle reactie heeft
4.Double het werkende platform binnen en uit structuurontwerp, verbetert scherpe efficiency
5.The de controleschacht wordt gemaakt van luchtvaartaluminium, dat in gewicht in hardheid licht en sterk is
6.Equipped met automatische hulpmiddelverandering functioneer en gebroken hulpmiddelopsporing om menselijke factoren, hoge precisie en sterke stabiliteit te verminderen
de verbindingshaven van 7.Standard MES of ERP, verbinding in real time aan de centrale gegevensbank
8.Optional de streepjescodecamera, kan streepjescode automatisch aftasten en relevante informatie uploaden aan database
9.System: Windows7
De Technische parameters van YS 880AT van het depaneling van machine
| Punt |
YS880AT |
| Efficiënte scherpe grootte |
Dubbel werkend platform, maximum werkende waaier van enig werkend platform 400mm*400mm |
| De methode van de stofinzameling |
De filterzak van de hogere stofcollector of lagere stofcollector wordt gemaakt van antistatisch, explosiebestendig materieel en bedrijfszeker apparaat. De software zal automatisch een alarm veroorzaken wanneer het stof een bepaald niveau bereikt, en de het filtreren nauwkeurigheid is 0,0001. |
| Scherpe as |
Duitse sycotec (ESD) snelheid: van 80.000 t/min de regelbare (goede duurzaamheid) luchtkoeling |
| De snijdersmethode van het veranderingsmalen |
Er is het leven van de malensnijder controle binnen de machine, en de machine kan de vervanging van malensnijders automatisch voltooien. Voordelen: De machine wordt automatisch voltooid, die het werkverwondingen en misoperations kan vermijden, het werkefficiency verbeteren, en de malensnijder kan in verscheidene secties worden gebruikt |
| Gebroken messenopsporing |
Uitgerust met het gebroken systeem van de hulpmiddelopsporing |
| Werkbankwijze |
Zorgen de servomotor van Panasonic + de schroef van de precisiegrond + de precisiedia ervoor dat het materiaal hoge precisie, uitstekende stabiliteit en betere duurzaamheid heeft |
| Servomotormerk |
Japan Matsushita |
| Computersysteem |
Gebruiks Taiwanese industriële computer en het echte systeem van WIN7 |
| Statische Eliminator |
Schneider Frankrijk |
| Informatiebeheerfunctie |
Het systeem van de steunmes informatie om naadloze verbinding tussen materiaal en informatiebeheer te realiseren; vrije open Ethernet-interface, en communicatie van het steuntcp/ip netwerk protocol, en noodzakelijke verwante software en programma's; de vrije open haven van de STREEPJESCODEfunctie. |
| CCD-het ontwerp van de camerastructuur |
Vliegende camerastructuur (links en de juiste platforms kunnen in verschillende producten worden verdeeld, en kunnen bij verschillende hoogten worden voltooid) |
| MARK punt volledige type erkenning en correctie |
De standaardconfiguratie |
| Van de LEIDENE de controle openingshelderheid |
De software kan het de kleurenverschil en helderheid aanpassen, geschikt voor verschillende productkenmerken |
| Het beheer van het exploitantgezag |
De wachtwoordbescherming met vier niveaus, volgens klantenverantwoordelijkheden, plaatste vrij de inhoud van elk niveau |
| De uitbreidingsfunctie van de materiaalopvolgende |
De havens van materiaalreserves, en de robot of het automatiseringsmateriaal kunnen in de toekomst worden gerealiseerd om andere functies te realiseren. |
| Scherpe parameters |
|
| Scherpe Nauwkeurigheid |
±0.08mm |
| Herhaalbaarheid |
±0.02mm |
| Maximum Werkende Waaier |
400mmx400mm |
| De Scherpe Dikte van PCB |
0.3mm6mm |
| Toepasselijke Snijdersgrootte |
0.8mm3.0mm |
| Tekenpunt alle types |
Ronde, Vierkant |
| Scherpe Functie |
Rechte lijn, sectorvorm, cirkelvorm, universeel exemplaar, automatische correctie en compensatie |
| Controleparameter |
|
| XYZ-Controlemethode |
CNC Specifiek Controlemechanisme |
| XYZ-Aandrijvingswijze |
Panasonic AC Servo |
| Maximumsnelheid van asmotor |
80000/min |
| Vacuümmethode |
Zuig omhoog |
| Routertype |
Zuiging omhoog (rechtshandig) |
| PCB-Steunmethode |
Universele hoogste SPELD, speciale inrichting |
| Materiaalmacht |
AC; 220V |
| Stofzuigermacht |
AC; 380V |
| Gasbron |
46kg/cm ² |
| Materiaalgrootte (LxWxH) mm |
1590x1330x1650mm |
| Stofzuigergrootte (LxWxH) mm |
750x580x615mm |
| Totaal gewicht van materiaal en stofzuiger |
1000KG |
